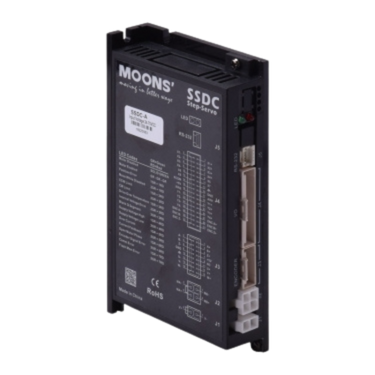

Opis

Parametry techniczne:

Napięcie zasilania: 12-48VDC

Prąd znamionowy: 3A max (Boost 4A max 1,5s)

Tryb sterowania: impulsowy (np. krok-kierunek), analogowy (momentowy/prędkościowy/pozycyjny), tryb prędkościowy, SCL, Qprogrammer, Modbus/RTU (1 oś)

Wejścia cyfrowe: 8 (optoizolowane, 5-24V, w tym 2 wejścia szybkie do 2MHz)

Wyjścia cyfrowe: 4 (optoizolowane, do 30VDC 100mA max, 10kHz)

Wejścia analogowe: 2 (konfigurowalne, 12 bit)

Wyjście enkoderowe: TAK (A, B, Z, /A, /B, /Z), różnicowe typu line driver

Wyjście +5V

3 tryby pracy do wyboru: tryb silnika krokowego z zabezpieczeniem przeciw utknięciu, tryb silnika serwokrokowego, tryb silnika serwokrokowego z obsługą dodatkowego enkodera zewnętrznego (elektroniczna korekcja luzów mechanicnzych)

Zabezpieczenia: przepięciowe, zbyt niskiego napięcia, przeciążeniowe, przeciwzwarciowe (faza do fazy, faza do masy)

Przekładnia elektroniczna: ustawiana programowo od 200 do 51200 kroków/obr. z inkrementacją 2 kroki/obr.

Wymiary: 130 x 90,4 x 25,5 mm

Wbudowany wewnętrzny programowalny sterownik ruchu – Qprogrammer (umożliwia niezależną pracę napędu, nawet bez układu nadrzędnego)

Uwaga!

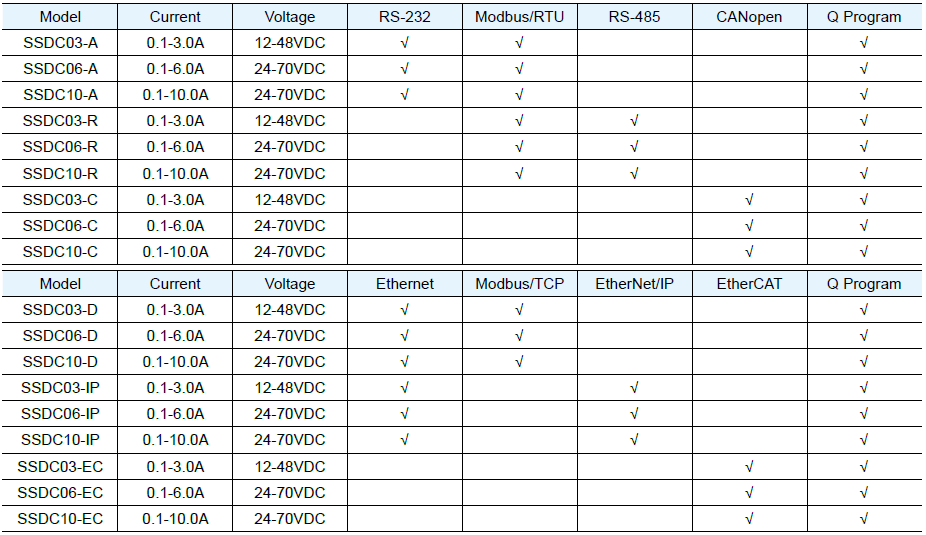

Sterowniki serwokrokowe MOONS` serii SSDC obsługują komunikację poprzez: Modbus RTU (SSDCxx-R), Modbus TCP (SSDCxx-D), EtherNet/IP (SSDCxx-IP), CANopen (SSDCxx-C), EtherCAT (SSDCxx-EC).
