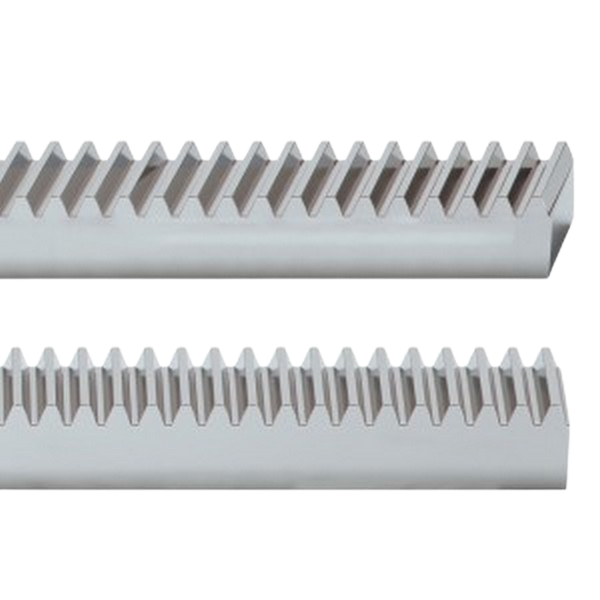

Seria - High Precision Rack marki ATLANTA - Strona 2 z 17

Katalog: Seria – High Precision Rack Q6 marki ATLANTA, zęby skośne Katalog: Seria – High Precision Rack Q6 marki ATLANTA, zęby proste Katalog: Seria – High Precision Rack Q7 marki ATLANTA, zęby skośne Katalog: Seria – High Precision Rack Q7 marki ATLANTA, zęby proste

Klasa dokładności: 6

Materiał wg. standardów firmy ATLANTA
Zęby hartowne indukcyjnie i szlifowane
Szlifowane wszystkie strony po hartowaniu
Całkowity błąd skuteczny podziałki (20°)
Całkowity błąd podziałki GTf 1000 ≤ 0,012 mm
Tolerancja grubości zęba – 13 µm
19°31’42” skośne oraz proste uzębienie
Moduły od 5 do 12
Długość maksymalna: 1000 mm
Siła naciskowa na ząb koła zębatego 405,0 kN

Zastosowanie:

Precyzyjne obrabiarki z elektronicznym naprężeniem wstępnym

Możliwe wykonanie szyn z różnymi pokryciami (chromowane, fosforyzowane).

Klasa dokładności: 7

Materiał wg. standardów firmy ATLANTA
Zęby hartowne powierzchniowo i szlifowane
Szlifowane wszystkie strony po hartowaniu
Całkowity błąd podziałki GTf 1000 ≤ 0,052 mm
Tolerancja grubości zęba – 51 µm
19°31’42” skośne oraz proste uzębienie
Moduły od 2 do 10
Siła naciskowa na ząb koła zębatego 287,0 kN

Zastosowanie:

Maszyny do obróbki: drewna

Podnośniki osiowe wymagające płynnego ruchu

Brak wartości w polu "video".

Seria - High Precision Rack marki ATLANTA
