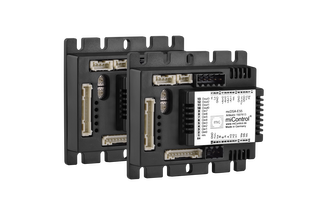

Sterownik silników DC/BLDC mcDSA-B50 9-60VDC max.25A

Cechy produktu:

Specyfikacja techniczna:

Model:

mcDSA-B50

Numer artykułu:

1511718

Parametry techniczne:

Maksymalne parametry zasilania (limity zniszczenia):

*Brak ochrony przed odwróceniem polaryzacji:

Napięcie zasilania (Up):

80 V

Napięcie zasilania Logiki (Ue):

33 V

Krótkotrwałe napięcie szczytowe <1s Ue:

37 V

Zasilanie:

Napięcie zasilania Logiki Ue:

9..30 V

Napięcie zasilania Silnika Up:

9..60 V

Prąd wyjściowy (max.):

25 A

Prąd wyjściowy (ciągły):

7 A

Napięcie wyjściowe:

90% Up

Typy obsługiwanych silników:

Silnik DC:

TAK

Silnik BLDC:

TAK

Silnik Liniowy:

NIE

Silnik Krokowy:

NIE

Ogólne:

Wymiary dł. x sz. x wys. [mm]:

78 x 74 x 28 mm

Klasa ochronności:

IP20

Temperatura pracy:

-25..40 °C

Waga:

100 g

CAN bus:

TAK

Protokół:

DS301

Izolacja galwaniczna:

NIE

EtherCAT:

NIE

ProfiNET:

NIE

Funkcja bezpieczeństwa (STO):

NIE

Zasilanie sprzężenia zwrotnego:

Napięcie wyjściowe:

5 V

Prąd wyjściowy (max.):

0.2 A

Enkoder:

NIE

Czujnik Halla:

TAK

Napięcie wejściowe:

0..5 V

Typ sygnału:

otwarty kolektor, single ended, 5V pull up intern 920

Wejścia cyfrowe:

Ilość wejść:

4 (Din0..3)

Wyjścia cyfrowe:

Ilość wyjść:

4 (Dout0..3)

Prąd wyjściowy (ciągły):

0.3 A

Wejścia analogowe:

Ilość wejść:

2 (Ain0..1)

Typ sygnału – Ain0:

0..10 V, 12 Bit, single ended, 20 kOhm impedancja wejściowa

Typ sygnału – Ain1:

0..10 V, 12 Bit, single ended, 20 kOhm impedancja wejściowa

Powiązane produkty:

Nazwa urządzenia

Typy obsługiwanych silników:

Prąd (max.):

Prąd ciągły 24V

Prąd ciągły 48V

Typ sprzężenia zwrotnego

Interfejs

Din 

Dout 

Ain 

mcDSA-B50

DC, BLDC

25A

7A

7A

–

CAN

4

4

2

mcDSA-B55

DC, BLDC

50A

8A

8A

–

CAN

4

4

2
