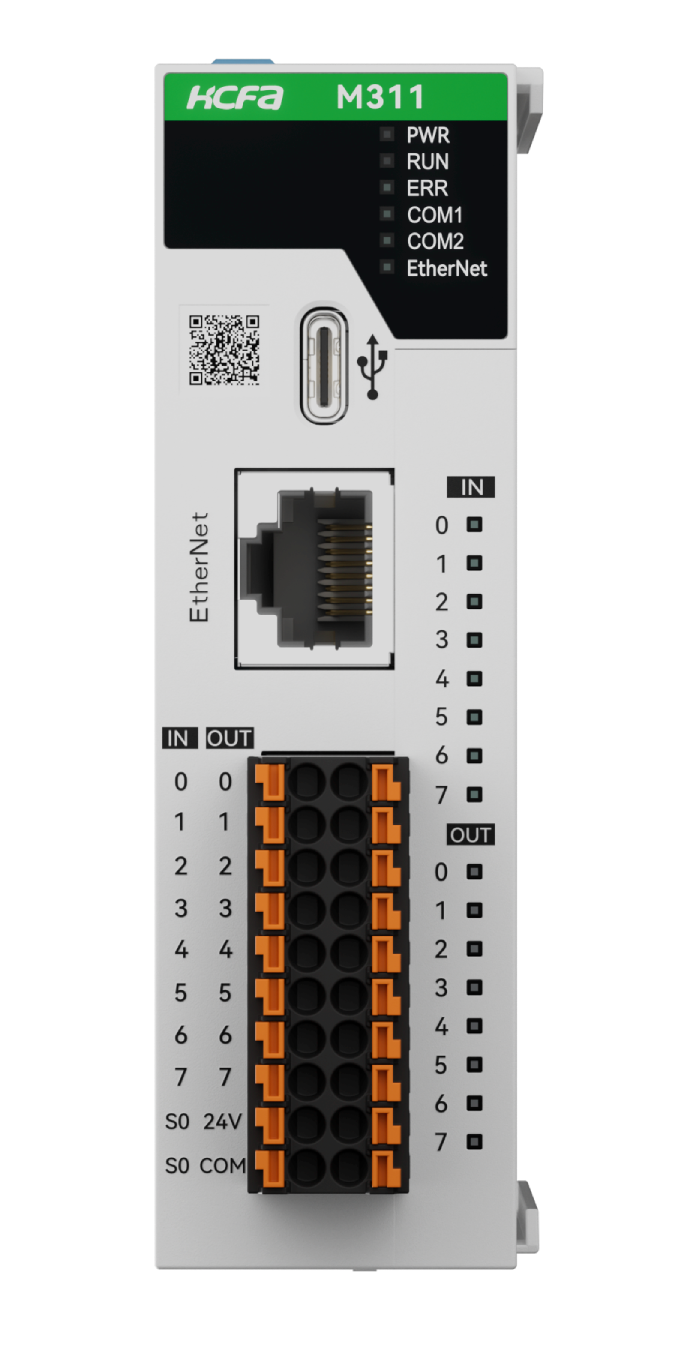

Opis

Parametry techniczne:

Pojemność programu użytkownika: 512 kB

Pojemność na zmienne: 256 kB (pojemność dla zmiennych z podtrzymaniem 32KB)

Obrzar I (%I): 128B

Obszar Q (%Q): 128B

Obszar M (%M): 128 kB

Obsługiwane języki programowania: LD/FBD, ST, C/C++ (zgodność z PLC Open 2.0)

Czas wykonywania pojedynczej instrukcji: 5 ns

Wbudowane I/O:

– 8 wejść cyfrowych (obsługują 8-kanałów szybkich przerwań zewnętrznych, 2-kanały szybkich wejść cyfrowych 200kHz [fazy AB, krok + kierunek, pojedynczy impuls])

– 8 wyjść cyfrowych (obsługują 4-kanały szybkich wyjść cyfrowych 200 kHz [krok + kierunek]

Możliwość rozbudowy I/O o dodatkowe moduły – obsługa do 8-modułów rozszerzeń (montowanych z prawej strony)

Porty komunikacyjne:

– Ethernet ( Modbus TCP [Max. liczba dla client(master) : 16; Max. liczba dla server (slave): 16; łączna liczba połączeń TCP: 16 (Modbus TCP + Socket); Socket: max. liczba połączeń: 8, wspiera TCP/UDP

– RS-485 (1-kanał – może być używany jako Modbus RTU/ASCII master lub slave; w przypadku użycia jako Modbus Master możliwa jest obsługa do 32 urządzeń slave; half duplex)

– RS-232 (1-kanał – może być używany jako Modbus RTU/ASCII master lub slave; w przypadku użycia jako Modbus Master możliwa jest obsługa 1 urządzenia slave)

– USB (USB2.0 typ-C – funkcje: download/upload programu, monitoring i debugowanie programu, upgrade firmware`u)

– obsługa kart SD : NIE

– obsługa kart rozszerzeń: NIE

Funkcje Motion:

– Obsługa 4-osi sterowanych impulsowo (do 200 kHz)

– Obsługa 2-osi enkoderowych

– Łączna obsługiwana liczba osi rzeczywistych + wirtualnych: 16

– Obsługa krzywek elektronicznych: NIE

– Grupowanie osi: NIE

– Obsługa G-code: NIE

Napięcie zasilania: 24 VDC

Zużycie mocy: 5W

Zakres temperatur pracy: 0 ÷ +55°C

Temperatura przechowywania: -25 ÷ 75°C

Dedykowane oprogramowanie: SysCtrl (darmowe)
