Opis

W pełni cyfrowy sterownik z wbudowanym sterownikiem ruchu.

Przeznaczony do sterowania silników: DC szczotkowych, BLDC, PMSM, silników krokowych i silników liniowych

Parametry techniczne:

• Moc: do 25W
• Napięcie zasilania obwodu mocy: 12-24VDC
• Napięcie zasilania logiki: 12-24VDC
• Prąd wyjściowy ciągły: 0,9A
• Prąd wyjściowy max.: 0,9A
• 5 wejść cyfrowych: 5-24V , NPN (Enable, 2 czujniki krańcowe i 2 wejscia ogólnego użytku)
• 2 wyjścia cyfrowe: 5-24V 0,5A, NPN open-collector (ogólnego użytku)
• 1 wejście analogowe: 12-bit, 0-5V
• Komunikacja: RS-232 i EtherCAT (100Mbit dual)
• Obsługa: czujników HALLA i enkodera inkrementalnego

Tryby sterownia: momentowe, prędkościowe, pozycyjne, profile prędkościowe lub pozycyjne, referencyjne (zewnętrzny sygnał analogowy), sterowanie poprzez komunikację sieciową.

Zabezpieczenia: przeciążeniowe, przeciwzwarciwe, zbyt niskiego/wysokiego napięcia, I2t, wykrywanie błędów w układzie sterowania.

Wbudowany programowalny sterownik ruchu umożliwiający niezależną pracę napędu zgodnie z programym zapisanym w nieulotnej pamięci sterownika.

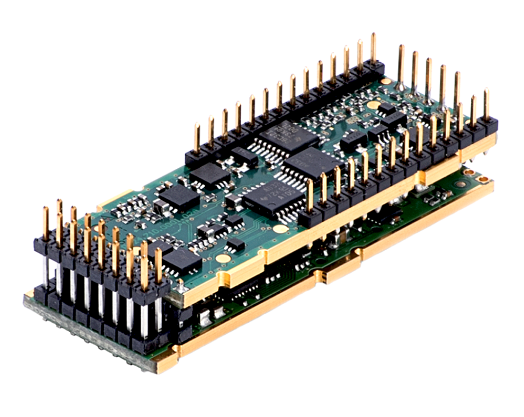

Sterownik bez obudowy, Open-frame, piny wyprowadzone horyzontalnie

Wymiary sterownika: 50,5 x 19,2 x 13,6 mm

Temperatura pracy: 0 – 40°C

Masa: 12g
