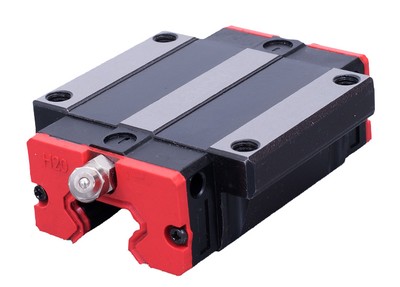

Wózek liniowy kołnierzowy NGW25CC Z0 C
Opis
Odpowiednik wózka HIWIN HGW25CC (jest 100% wymienny).
Wózek można zamontować na szynie HIWIN HGR25-R.
Cztery rzędy kulek umożliwiają prowadzenie dużych oraz bardzo dużych obciążeń.
Standardowe naprężenie wstępne:
– Z0 dla klasy dokładności C (normalnej)
Każdy wózek w zestawie posiada smarowniczkę do zamocowania z jednej lub z drugiej strony wózka oraz jest dostarczany na plastikowej szynie by zapobiec wypadnięciu kulek na czas transportu.
Zwarta kontrukcja pozwala na łatwy montaż oraz demontaż wózka z szyny.
HW_linear_guide_blocks.pdf.pdfInformacje dodatkowe
| Waga | 0,1700 kg |
|---|---|
| Jednostka miary | szt. |
| Wielkość prowadnicy | 25 |
| Wysokość H [mm] | 36 |
| Długość wózka L [mm] | 84 |
| Szerokość wózka W [mm] | 70 |
| Rozstaw B [mm] | 57 |
| Rozstaw J [mm] | 45 |
| Nośność dynamiczna [kN] | 26,48 |
| Nośność statyczna [kN] | 36,49 |
| Klasa dokładności | N |
| Naprężenie wstępne | Z0 |
| Katalog | |||||||
| Tytuł | Typ | Język | Pobierz | ||||
| Katalog NATECH | EN |  |
|||||
| Model 3D | |||||||
| Tytuł | Typ | Język | Pobierz | ||||
| NGW25CC | EN | |
|||||
| Wymiary | |||||||
| Tytuł | Typ | Język | Pobierz | ||||
| Linear Guide | EN | |
