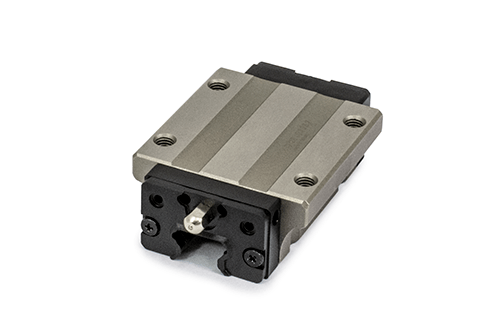

Wózek kołnierzowy extra długi TRH 45 FE-G-XN-N-Z0

Kod produktu: 2010000084359

Producent:

Dodaj opinię

681,44 zł

554,02 zł netto

Ilość na stanie:

Produkt dostępny na zamówienie

Termin realizacji: 1 dzień

Jednostka miary:

Porównaj

Opis

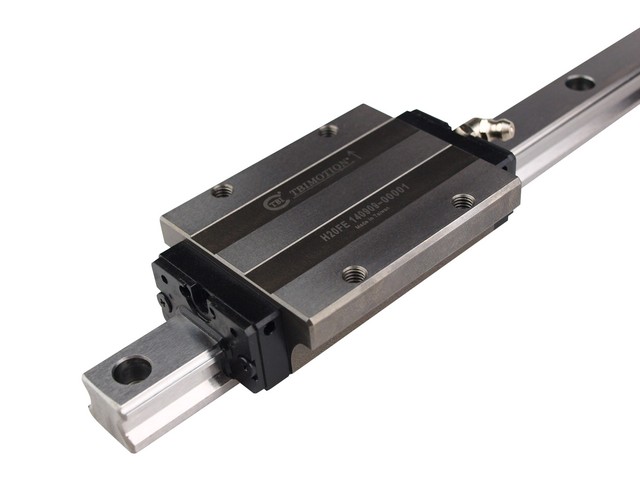

Wózki marki TBI MOTION serii TRH oraz TRS dopasowane są do szyn TR.

Cztery rzędy kulek umożliwiają prowadzenie dużych oraz bardzo dużych obciążeń.

Standardowe naprężenie wstępne:

– Z0 dla klasy dokładności N (normalnej)

– Z1 dla klasy dokładności H (wysokiej)

Uszczelnienia:

– dwuwargowe uszczelnienia końcowe – zgarniają zanieczyszczenia z szyny przed wózkiem oraz za wózkiem.

– uszczelnienia dolne – zabezpieczają wózek przed przedostaniem się zanieczyszczeń od spodu szyny.

Każdy wózek w zestawie posiada smarowniczkę do zamocowania z jednej lub z drugiej strony wózka oraz jest dostarczany na plastikowej szynie by zapobiec wypadnięciu kulek na czas transportu.

Zwarta kontrukcja pozwala na łatwy montaż oraz demontaż wózka z szyny.

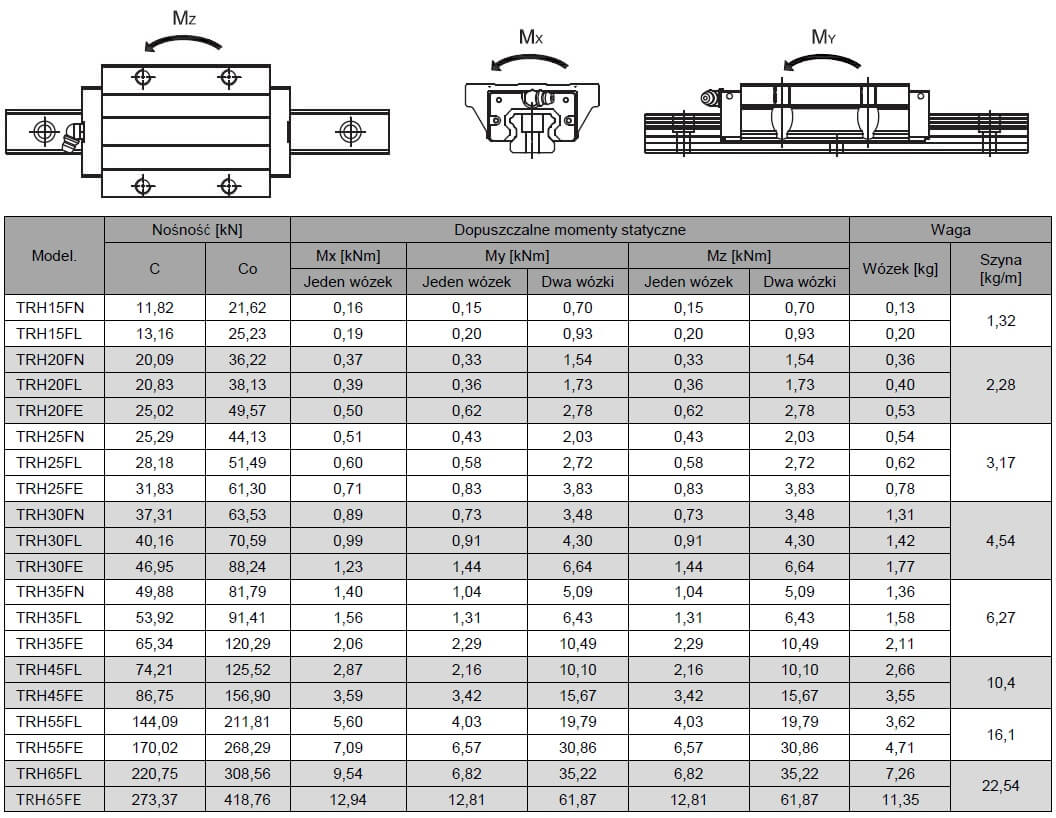

Wózek	H	W	L	B	J	W2	E	t	L1	Q×l	T1	Otwór smarowniczy	N	Nośność		Momenty			Waga
														dyn. (C)	stat. (C0)	MRO	MPO	MYO
	[mm]													[N]		[Nm]			[kg]
TRH15FN	24	47	56,9	38	30	16	3,2	8	39,5	M5×8	5,5	M4x0,7	7	11,826	21,633	161	145	145	0,18
TRH15FL			65,4						48					13,174	25,250	188	200	200	0,22
TRH20FN	30	63	75,6	53	40	21,5	4,6	10	54	M6×10	6,5	M6x1	14	20,103	36,245	366	326	326	0,39
TRH20FE			99,6						78					25,036	49,602	501	620	620	0,58
TRH25FN	36	70	81	57	45	23,5	5,8	12	59	M8×12	7,5	M6x1	14	25,310	44,159	512	425	425	0,6
TRH25FE			110						88					31,851	61,340	711	834	834	0,85
TRH30FN	42	90	96,2	72	52	31	7	15	69,3	M10×15	8	M6x1	14	37,333	63,576	889	735	735	1,01
TRH30FE			132						105					46,983	88,299	1,235	1,441	1,441	1,54
TRH35FN	48	100	109,2	82	62	33	7,5	15	79	M10×15	8	M6x1	14	49,915	81,846	1,399	1,040	1,040	1,47
TRH35FE			153						123					65,380	120,366	2,058	2,294	2,294	2,29
TRH45FL	60	120	140	100	80	37,5	8,9	18	106	M12×18	10,5	PT1/8	12,5	74,255	125,603	2,869	2,164	2,164	2,8
TRH45FE			174						140					86,808	157,004	3,587	3,418	3,418	3,79
TRH55FL	70	140	162	116	95	43,5	13	29	118	M14×17	11	PT1/8	12,5	144,187	211,951	5,602	4,037	4,037	4,22
TRH55FE			200,1						156,1					170,135	268,476	7,097	6,575	6,575	5,6
TRH65FL	90	170	197	142	110	53,5	14	37	147	M16×23	19	PT1/8	12,5	220,904	308,772	9,542	6,823	6,823	9,31
TRH65FE			256,5						206,5					273,556	419,047	12,950	12,822	12,822	12,98

Informacje dodatkowe

Waga	3,7900 kg

Opinie

Na razie nie ma opinii o produkcie.

Napisz pierwszą opinię o „Wózek kołnierzowy extra długi TRH 45 FE-G-XN-N-Z0”

Katalog
Tytuł	Typ	Język	Pobierz
Katalog TBI Motion	PDF	EN
Model 3D
Tytuł	Typ	Język	Pobierz
TRH45FE-XN	PDF	EN
Wymiary
Tytuł	Typ	Język	Pobierz
Linear Guide	PDF	EN
