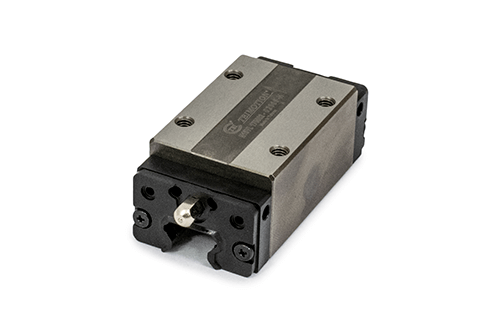

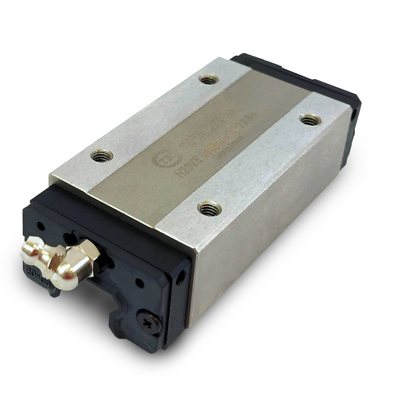

Wózek blokowy extra długi TRH 45 VE-G-XN-H-Z1

Kod produktu: 2010000083864

Producent:

Dodaj opinię

Jednostka miary: szt.
Klasa dokładności: H
Wielkość prowadnicy: 45

635,50 zł

516,67 zł netto

Ilość na stanie:

35 w magazynie (może być zamówiony)

Termin realizacji: 1 dzień

Jednostka miary:

Porównaj

Opis

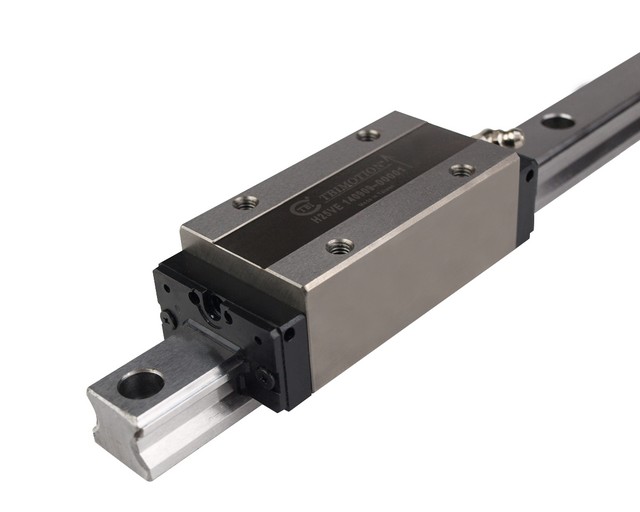

Wózki marki TBI MOTION serii TRH oraz TRS dopasowane są do szyn TR.

Cztery rzędy kulek umożliwiają prowadzenie dużych oraz bardzo dużych obciążeń.

Standardowe naprężenie wstępne:

– Z0 dla klasy dokładności N (normalnej)

– Z1 dla klasy dokładności H (wysokiej)

Uszczelnienia:

– dwuwargowe uszczelnienia końcowe – zgarniają zanieczyszczenia z szyny przed wózkiem oraz za wózkiem.

– uszczelnienia dolne – zabezpieczają wózek przed przedostaniem się zanieczyszczeń od spodu szyny.

Każdy wózek w zestawie posiada smarowniczkę do zamocowania z jednej lub z drugiej strony wózka oraz jest dostarczany na plastikowej szynie by zapobiec wypadnięciu kulek na czas transportu.

Zwarta kontrukcja pozwala na łatwy montaż oraz demontaż wózka z szyny.

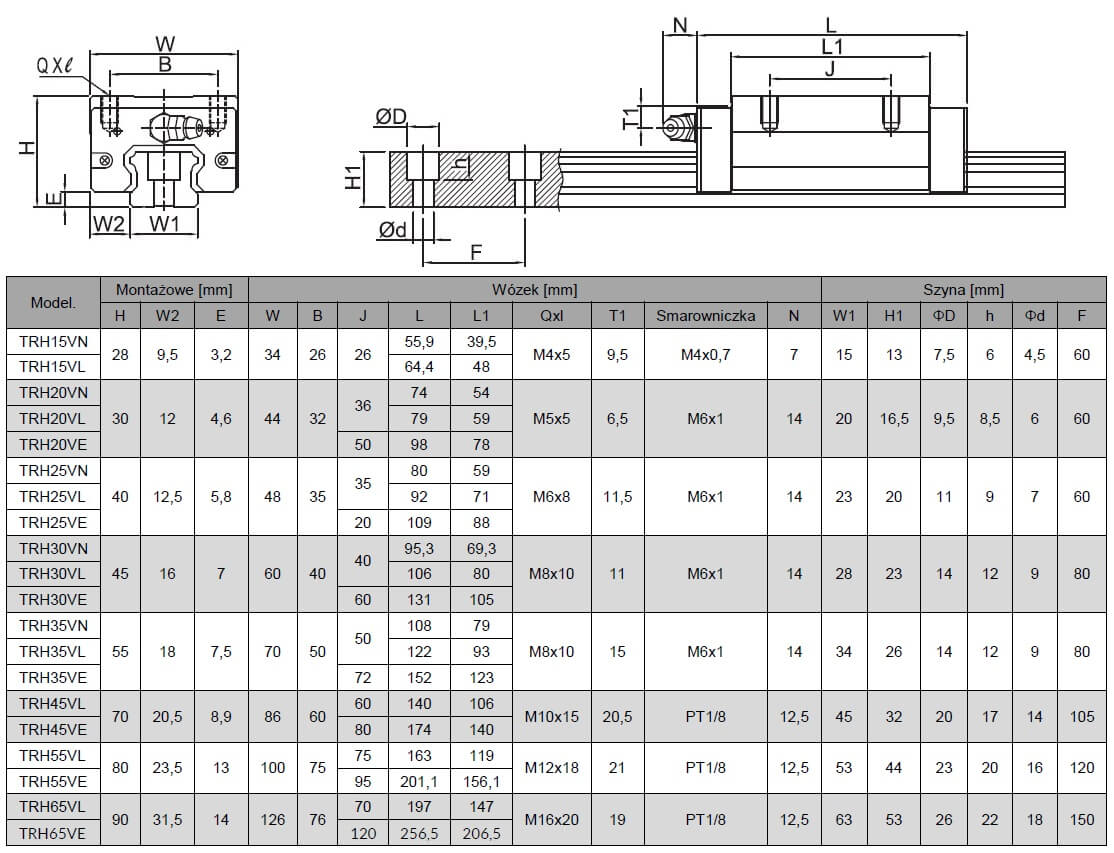

Wózek	H	W	L	B	J	W2	E	L1	Q×l	T1	Otwór smarowniczy	N	Nośność		Momenty			Waga
													dyn. (C)	stat. (C0)	MRO	MPO	MYO
	[mm]												[N]		[Nm]			[kg]
TRH15VN	28	34	56,9	26	26	9,5	3,2	39,5	M4×8	9,5	M4×0,7	7	11,826	21,633	161	145	145	0,15
TRH15VL			65.4					48					13,174	25,250	188	200	200	0,22
TRH20VN	30	44	75,6	32	36	12	4,6	54	M5×7	6,5	M6×1	14	20,103	36,245	366	326	326	0,31
TRH20VE			99,6		50			78					25,036	49,602	501	620	620	0,44
TRH25VN	40	48	81	35	35	12,5	5,8	59	M6×8	11,5	M6×1	14	25,310	44,159	512	425	425	0,52
TRH25VE			110		50			88					31,851	61,340	711	834	834	0,77
TRH30VN	45	60	96,2	40	40	16	7	69,3	M8×10	11	M6×1	14	37,333	63,576	889	735	735	0,85
TRH30VE			132		60			105					46,983	88,299	1,235	1,441	1,441	1,3
TRH35VN	55	70	109,2	50	50	18	7,5	79	M8×10	15	M6×1	14	49,915	81,846	1,399	1,040	1,040	1,47
TRH35VE			153		72			123					65,380	120,366	2,058	2,294	2,294	2,26
TRH45VL	70	86	140	60	60	20,5	8,9	106	M10×15	20,5	PT 1/8	12,5	74,255	125,603	2,869	2,164	2,164	3,00
TRH45VE			174		80			140					86,808	157,004	3,587	3,418	3,418	3,90
TRH55VL	80	100	162	75	75	23,5	13	118	M12×18	21	PT 1/8	12,5	144,187	211,951	5,602	4,037	4,037	4,42
TRH55VE			200,1		95			156,1					170,135	268,476	7,097	6,575	6,575	5,50
TRH65VL	90	126	197	76	70	31,5	14	147	M16×20	19	PT 1/8	12,5	220,904	308,772	9,542	6,823	6,823	8,66
TRH65VE			256,5		120			206,5					273,556	419,047	12,950	12,822	12,822	10,30

Informacje dodatkowe

Waga	3,9000 kg
Jednostka miary	szt.
Klasa dokładności	H
Wielkość prowadnicy	45
Naprężenie wstępne	Z1
Wysokość H [mm]	70
Szerokość wózka W [mm]	86
Rozstaw B [mm]	60
Długość wózka L [mm]	174
Rozstaw J [mm]	80
Nośność dynamiczna [kN]	86,81
Nośność statyczna [kN]	157,01
