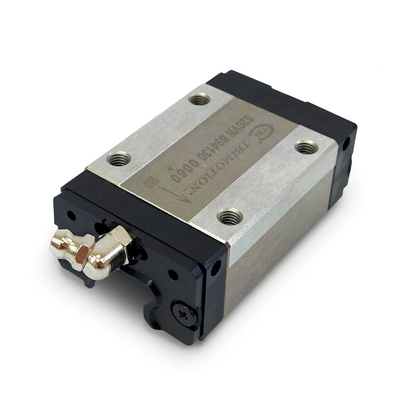

Wózek blokowy długi TRS 20 VN-G-XN-N-Z0; Kompaktowy
Opis

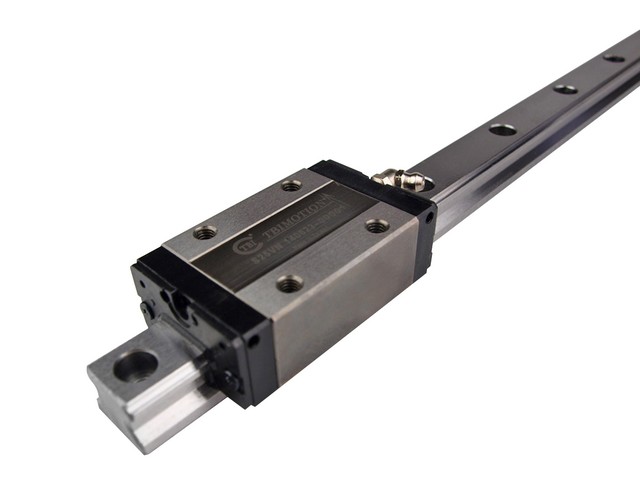

Wózki marki TBI MOTION serii TRH oraz TRS dopasowane są do szyn TR.
Cztery rzędy kulek umożliwiają prowadzenie dużych oraz bardzo dużych obciążeń.
Standardowe naprężenie wstępne:
– Z0 dla klasy dokładności N (normalnej)
– Z1 dla klasy dokładności H (wysokiej)
Uszczelnienia:
– dwuwargowe uszczelnienia końcowe – zgarniają zanieczyszczenia z szyny przed wózkiem oraz za wózkiem.
– uszczelnienia dolne – zabezpieczają wózek przed przedostaniem się zanieczyszczeń od spodu szyny.
Każdy wózek w zestawie posiada smarowniczkę do zamocowania z jednej lub z drugiej strony wózka oraz jest dostarczany na plastikowej szynie by zapobiec wypadnięciu kulek na czas transportu.
Zwarta kontrukcja pozwala na łatwy montaż oraz demontaż wózka z szyny.
|

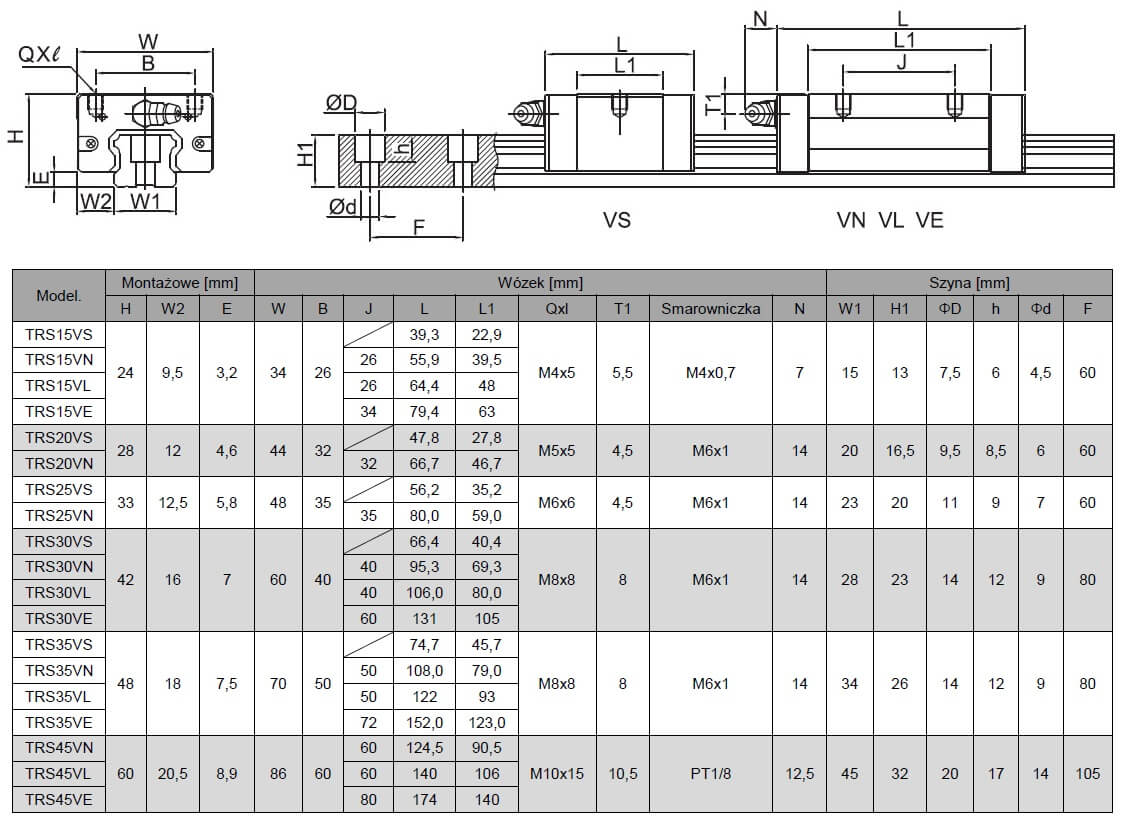

Wózek |
H |
W |
L |
B |
J |
W2 |
E |
L1 |
Q×l |
T1 |
Otwór smarowniczy |
N |

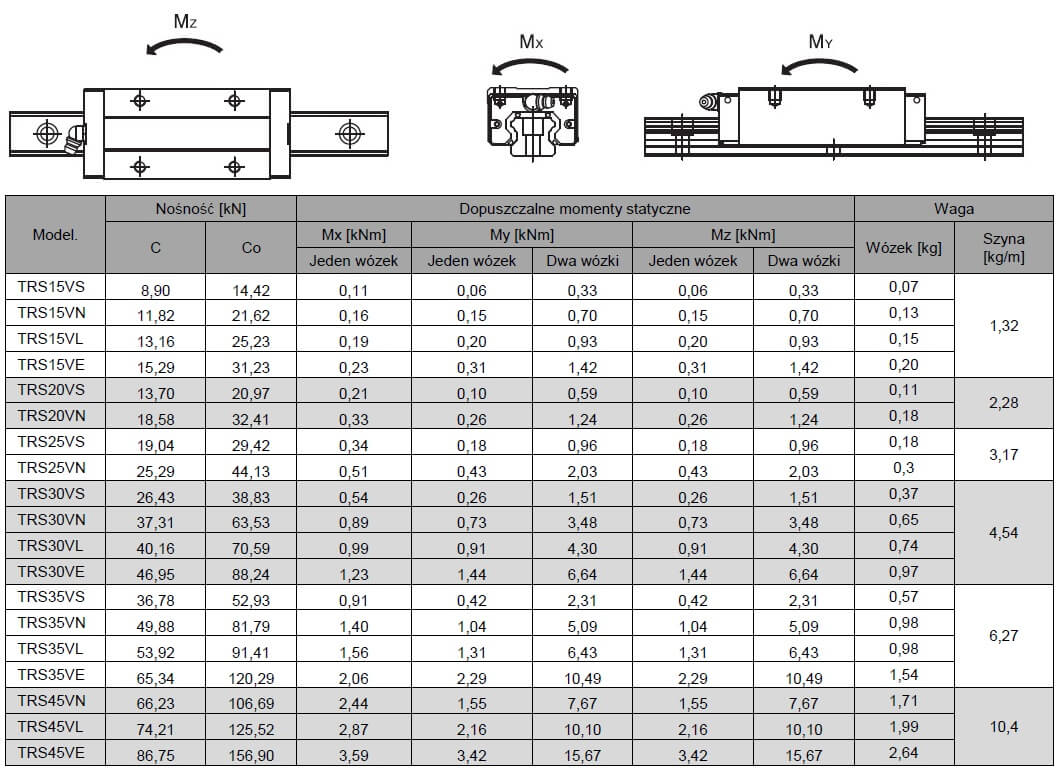

Nośność |
Momenty |
Waga |
|||
|
dyn. (C) |
stat. (C0) |
MRO |
MPO |
MYO |
||||||||||||||
|
[mm] |
[N] |
[Nm] |
[kg] |
|||||||||||||||
|
TRS15VS |
24 |
34 |
40,3 |
26 |
|
9,5 |
3,2 |
22,9 |
M4×5 |
5,5 |
M4×0,7 |
7 |
8,904 |
14,425 |
107 |
62 |
62 |
0,09 |
|
TRS15VN |
56,9 |
26 |
39,5 |
11,826 |
21,633 |
161 |
145 |
145 |
0,15 |
|||||||||
|
TRS20VS |
28 |
42 |
49,4 |
32 |
|
11 |
4,6 |
27,8 |
M5×6 |
4,5 |
M6×1 |
14 |
13,709 |
20,986 |
211 |
104 |
104 |
0,15 |
|
TRS20VN |
68,3 |
32 |
46,7 |
18,593 |
32,430 |
327 |
259 |
259 |
0,23 |
|||||||||
|
TRS25VS |
33 |
48 |
57,2 |
35 |
|
12,5 |
5,8 |
35,2 |
M6×6,5 |
4,5 |
M6×1 |
14 |
19,054 |
29,439 |
341 |
183 |
183 |
0,25 |
|
TRS25VN |
81 |
35 |
59 |
25,310 |
44,159 |
512 |
425 |
425 |
0,39 |
|||||||||
|
TRS30VS |
42 |
60 |
67,4 |
40 |
|
16 |
7 |
40,4 |
M8×8 |
8 |
M6×1 |
14 |
26,448 |
38,853 |
543 |
264 |
264 |
0,48 |
|
TRS30VN |
96,2 |
40 |
69,3 |
37,333 |
63,576 |
889 |
735 |
735 |
0,77 |
|||||||||
|
TRS35VN |
48 |
70 |
109 |
50 |
50 |
18 |
7,5 |
79 |
M8×8 |
8 |
M6×1 |
14 |
49,915 |
81,846 |
1,399 |
1,040 |
1,040 |
1,15 |
|
TRS35VE |
153 |
72 |
123 |
65,380 |
120,366 |
2,058 |
2,294 |
2,294 |
1,54 |
|||||||||
|
TRS45VN |
60 |
86 |
124,5 |
60 |
60 |
20,5 |
8,9 |
90,5 |
M10x15 |
10,5 |
PT 1/8 |
12,5 |
66,273 |
106,764 |
2,439 |
1,549 |
1,549 |
1,98 |
Informacje dodatkowe
| Waga | 0,2300 kg |
|---|
| Katalog | |||||||
| Tytuł | Typ | Język | Pobierz | ||||
| Katalog TBI Motion | EN |  |
|||||
| Model 3D | |||||||
| Tytuł | Typ | Język | Pobierz | ||||
| TRS20VN-XN | STEP | EN | |
||||
| Wymiary | |||||||
| Tytuł | Typ | Język | Pobierz | ||||
| Linear Guide | EN | |
Opinie
Na razie nie ma opinii o produkcie.
