Wózek blokowy długi TRS 20 VN-G-XN-H-Z1; Kompaktowy

Kod produktu: 2010000083383

Producent:

Dodaj opinię

Jednostka miary: szt.
Wielkość prowadnicy: 20
Rozstaw B [mm] : 32

245,03 zł

199,21 zł netto

Ilość na stanie:

Brak w magazynie

Termin realizacji: 1 dzień

Jednostka miary:

Porównaj

Opis

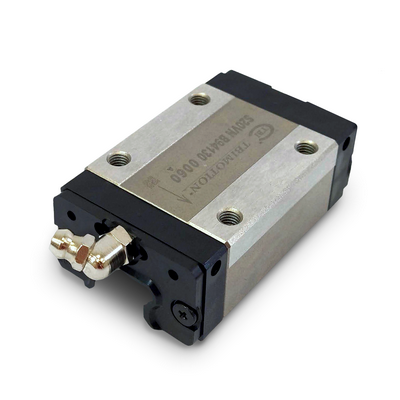

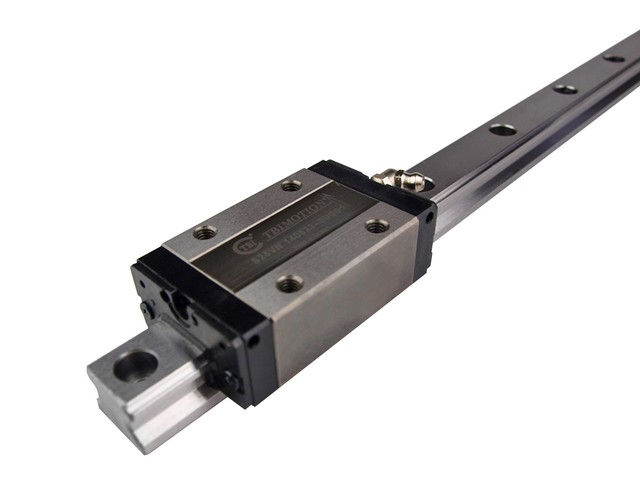

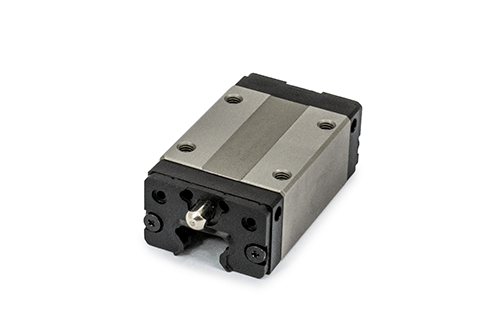

Wózki marki TBI MOTION serii TRH oraz TRS dopasowane są do szyn TR.

Cztery rzędy kulek umożliwiają prowadzenie dużych oraz bardzo dużych obciążeń.

Standardowe naprężenie wstępne:

– Z0 dla klasy dokładności N (normalnej)

– Z1 dla klasy dokładności H (wysokiej)

Uszczelnienia:

– dwuwargowe uszczelnienia końcowe – zgarniają zanieczyszczenia z szyny przed wózkiem oraz za wózkiem.

– uszczelnienia dolne – zabezpieczają wózek przed przedostaniem się zanieczyszczeń od spodu szyny.

Każdy wózek w zestawie posiada smarowniczkę do zamocowania z jednej lub z drugiej strony wózka oraz jest dostarczany na plastikowej szynie by zapobiec wypadnięciu kulek na czas transportu.

Zwarta kontrukcja pozwala na łatwy montaż oraz demontaż wózka z szyny.

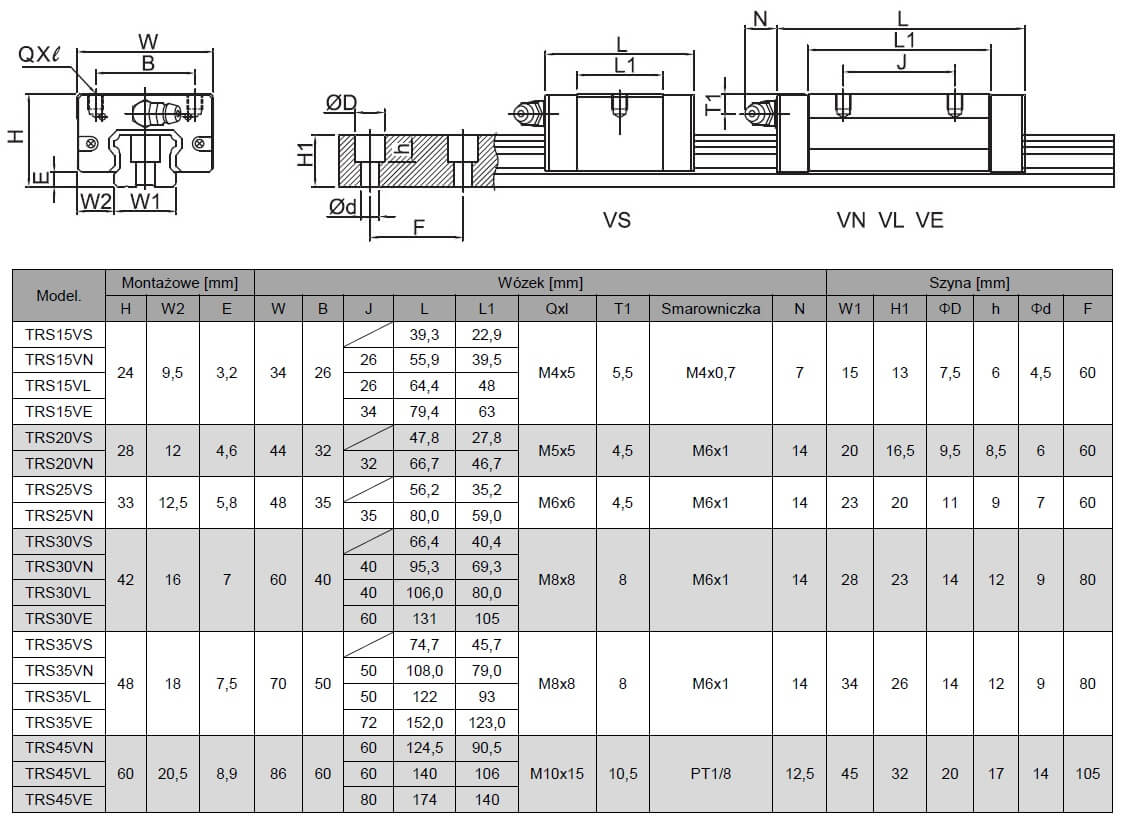

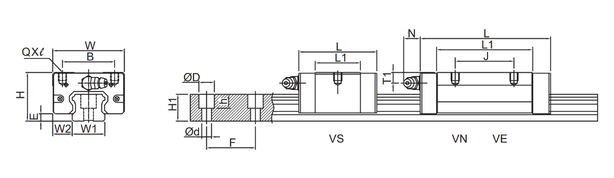

Wózek	H	W	L	B	J	W2	E	L1	Q×l	T1	Otwór smarowniczy	N	Nośność		Momenty			Waga
													dyn. (C)	stat. (C0)	MRO	MPO	MYO
	[mm]												[N]		[Nm]			[kg]
TRS15VS	24	34	40,3	26		9,5	3,2	22,9	M4×5	5,5	M4×0,7	7	8,904	14,425	107	62	62	0,09
TRS15VN			56,9		26			39,5					11,826	21,633	161	145	145	0,15
TRS20VS	28	42	49,4	32		11	4,6	27,8	M5×6	4,5	M6×1	14	13,709	20,986	211	104	104	0,15
TRS20VN			68,3		32			46,7					18,593	32,430	327	259	259	0,23
TRS25VS	33	48	57,2	35		12,5	5,8	35,2	M6×6,5	4,5	M6×1	14	19,054	29,439	341	183	183	0,25
TRS25VN			81		35			59					25,310	44,159	512	425	425	0,39
TRS30VS	42	60	67,4	40		16	7	40,4	M8×8	8	M6×1	14	26,448	38,853	543	264	264	0,48
TRS30VN			96,2		40			69,3					37,333	63,576	889	735	735	0,77
TRS35VN	48	70	109	50	50	18	7,5	79	M8×8	8	M6×1	14	49,915	81,846	1,399	1,040	1,040	1,15
TRS35VE			153		72			123					65,380	120,366	2,058	2,294	2,294	1,54
TRS45VN	60	86	124,5	60	60	20,5	8,9	90,5	M10x15	10,5	PT 1/8	12,5	66,273	106,764	2,439	1,549	1,549	1,98

Informacje dodatkowe

Waga	0,2300 kg
Jednostka miary	szt.
Wielkość prowadnicy	20
Rozstaw B [mm]	32
Klasa dokładności	H
Naprężenie wstępne	Z1
Wysokość H [mm]	28
Szerokość wózka W [mm]	42
Długość wózka L [mm]	68,3
Rozstaw J [mm]	32
Nośność dynamiczna [kN]	18,59
Nośność statyczna [kN]	32,43

Opinie

Na razie nie ma opinii o produkcie.

Napisz pierwszą opinię o „Wózek blokowy długi TRS 20 VN-G-XN-H-Z1; Kompaktowy”

Katalog
Tytuł	Typ	Język	Pobierz
Katalog TBI Motion	PDF	EN
Model 3D
Tytuł	Typ	Język	Pobierz
TRS20VN-XN	STEP	EN
Wymiary
Tytuł	Typ	Język	Pobierz
Linear Guide	PDF	EN
