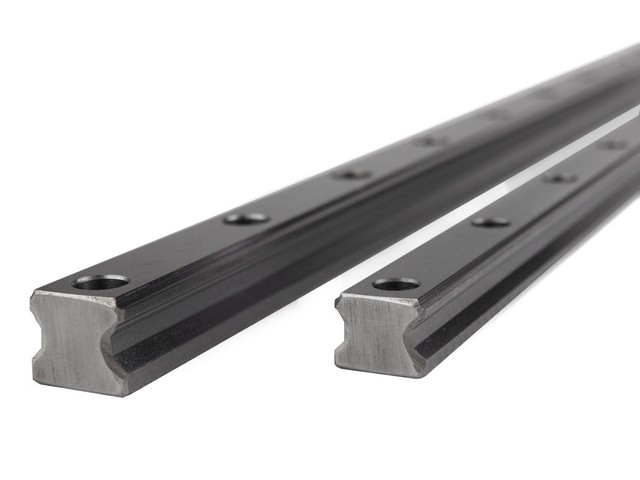

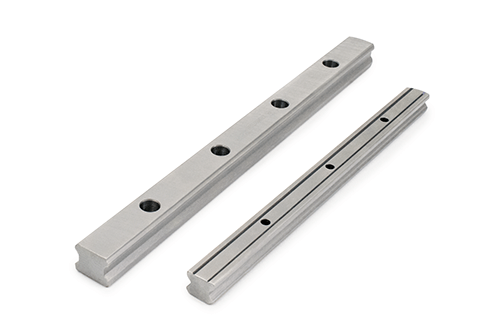

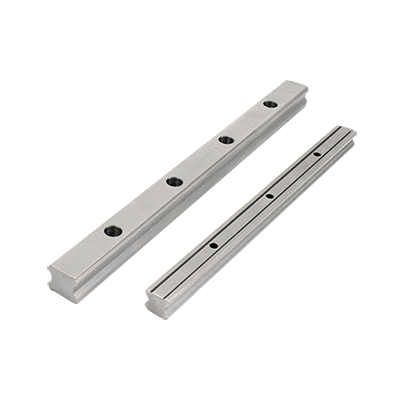

Szyna liniowa TR55-N; otwory przelotowe; klasa N
Opis
Szyny liniowe TR marki TBI MOTION dopasowane są do wózków serii TRH (standardowej) oraz TRS (kompaktowej).
Szyny dostępne w różnych klasach dokładności N, H, P, SP oraz UP.
Otwory przelotowe (mocowanie od góry) pozwalają zamontować szynę w każdej pozycji.
Cena za metr bieżący . Cena za inną długość będzie obliczona proporcjonalnie.
Cena dotyczy szyny w klasie N.
Prowadnice liniowe są sprzedawane w odcinkach co 100mm .
W przypadku zamówienia różnych długości odcinków prosimy o taką informację przy zamówieniu.
Maksymalna długość to 4000mm.
Przykładowe zamówienie:
Długości wymagane to 2 x 500mm oraz 2 x 1200mm.
Łączne zamówienie to długość 3,4 mb.
Podana cena dotyczy odcinka 1000mm.
W przypadku zamówienia innego odcinka, cena zostanie zaktualizowana do wymaganej długości odcinka.
Zaślepki otworów dodawane są do przesyłek w gratisie.

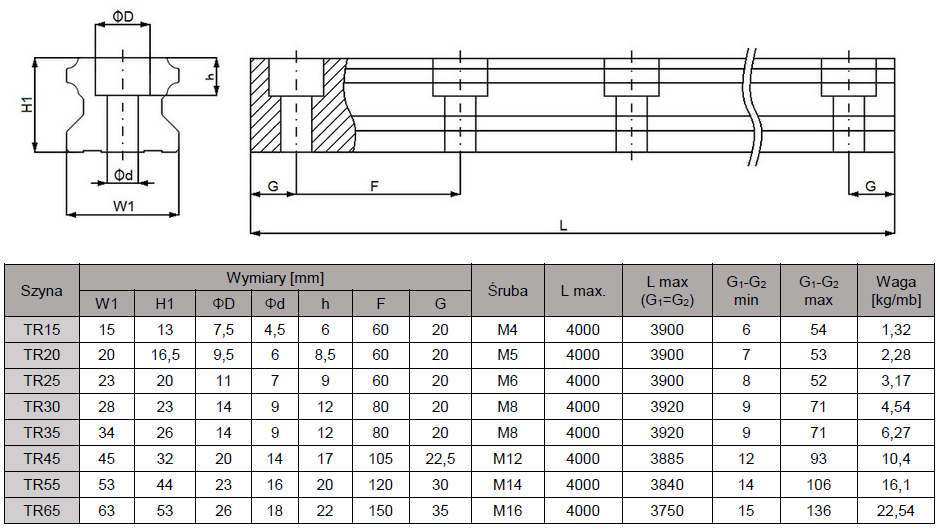

Szyna | Wymiary [mm] | Śruba | L max. | L max (G 1 = G 2 ) | G 1 – G 2 min | G 1 – G 2 max | Waga [kg/mb] | ||||||
W1 | H1 | ΦD | Φd | h | F | G | |||||||
TR15 | 15 | 13 | 7,5 | 4,5 | 6 | 60 | 20 | M4 | 4000 | 3900 | 6 | 54 | 1,32 |
TR20 | 20 | 16,5 | 9,5 | 6 | 8,5 | 60 | 20 | M5 | 4000 | 3900 | 7 | 53 | 2,28 |
TR25 | 23 | 20 | 11 | 7 | 9 | 60 | 20 | M6 | 4000 | 3900 | 8 | 52 | 3,17 |
TR30 | 28 | 23 | 14 | 9 | 12 | 80 | 20 | M8 | 4000 | 3920 | 9 | 71 | 4,54 |
TR35 | 34 | 26 | 14 | 9 | 12 | 80 | 20 | M8 | 4000 | 3920 | 9 | 71 | 6,27 |
TR45 | 45 | 32 | 20 | 14 | 17 | 105 | 22,5 | M12 | 4000 | 3885 | 12 | 93 | 10,4 |
TR55 | 53 | 44 | 23 | 16 | 20 | 120 | 30 | M14 | 4000 | 3840 | 14 | 106 | 16,1 |
TR65 | 63 | 53 | 26 | 18 | 22 | 150 | 35 | M16 | 4000 | 3750 | 15 | 136 | 22,54 |
Wielkość | Pasujące wózki | |
TR55 | Wózek kołnierzowy długi TRH 55 FL-G-XN-N-Z0 |
|
Wózek kołnierzowy długi TRH 55 FL-G-XN-H-Z1 | ||
Wózek kołnierzowy extra długi TRH 55 FE-G-XN-N-Z0 |
| |
Wózek kołnierzowy extra długi TRH 55 FE-G-XN-H-Z1 | ||
Wózek blokowy długi TRH 55 VL-G-XN-N-Z0 |
| |
Wózek blokowy długi TRH 55 VL-G-XN-H-Z1 | ||
Wózek blokowy extra długi TRH 55 VE-G-XN-N-Z0 |
| |
Wózek blokowy extra długi TRH 55 VE-G-XN-H-Z1 | ||
Informacje dodatkowe
| Waga | 16,1000 kg |
|---|
