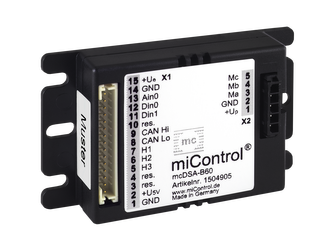

Sterownik silników DC/BLDC mcDSA-B60 9-60VDC max.15A

Kod produktu: 20166021

Producent: MiControl

Dodaj opinię

526,96 zł

428,42 zł netto

Ilość na stanie:

Brak w magazynie

Termin realizacji:

Jednostka miary:

Porównaj

Opis

Cechy produktu:

Prąd maksymalny do 15A
Kompaktowy sterownik do silników: DC, BLDC
CAN interfejs (Protokół DS301)
3 wejścia cyfrowe
1 wejście analogowe
Monitorowanie zbyt niskiego/wysokiego napięcia i zbyt wysokiej temperatury
Powiadomienie o stanie urządzenia za pomocą 3 diod LED (zasilanie, status, błąd)
Wbudowany programowalny sterownik ruchu MPU (Motion Process Unit)

Specyfikacja techniczna:

Model:	mcDSA-B60
Numer artykułu:	1511990
Parametry techniczne:
Maksymalne parametry zasilania (limity zniszczenia):
*Brak ochrony przed odwróceniem polaryzacji:
Napięcie zasilania (Up):	80 V
Napięcie zasilania Logiki (Ue):	33 V
Krótkotrwałe napięcie szczytowe <1s Ue:	37 V
Zasilanie:
Napięcie zasilania Logiki Ue:	9..30 V
Napięcie zasilania Silnika Up:	9..60 V
Prąd wyjściowy (max.):	15 A
Prąd wyjściowy (ciągły) @ Up=24V:	5 A
Prąd wyjściowy (ciągły) @ Up=48V:	4.3 A
Napięcie wyjściowe:	90% Up
Typy obsługiwanych silników:
Silnik DC:	TAK
Silnik BLDC:	TAK
Silnik Liniowy:	NIE
Silnik Krokowy:	NIE
Ogólne:
Wymiary dł. x sz. x wys. [mm]:	74 x 45.5 x 14 mm
Klasa ochronności:	IP20
Temperatura pracy:	-25..40 °C
Waga:	30 g
CAN bus:	TAK
Protokół:	DS301
Izolacja galwaniczna:	NIE
EtherCAT:	NIE
ProfiNET:	NIE
Funkcja bezpieczeństwa (STO):	NIE
Zasilanie sprzężenia zwrotnego:
Napięcie wyjściowe:	5 V
Prąd wyjściowy (max.):	0.2 A
Enkoder:	NIE
Czujnik Halla:	TAK
Napięcie wejściowe:	0..5 V
Typ sygnału:	otwarty kolektor, single ended
Wejścia cyfrowe:
Ilość wejść:	3 (Din0..2)
Wejścia analogowe:
Ilość wejść:	1 (Ain0)
Typ sygnału – Ain0:	0..10 V, 12 Bit, single ended

Powiązane produkty:

Urządzenia z tej samej rodziny:

Nazwa urządzenia	Typy obsługiwanych silników:	Prąd (max.):	Prąd ciągły 24V	Prąd ciągły 48V	Typ sprzężenia zwrotnego	Interfejs	Din	Dout	Ain
mcDSA-B60	DC, BLDC	15A	5A	4.3A	–	CAN	3	–	1
mcDSA-B60-Modul	DC, BLDC	15A	5A	4.3A	–	CAN	4	–	2
mcDSA-B65	DC, BLDC	15A	5A	4.3A	–	CAN	3	1	1
mcDSA-B65-Modul	DC, BLDC	15A	5A	4.3A	–	CAN	4	1	2

Akcesoria:

Pliki do pobrania:

Waga	0,0300 kg
Jednostka miary	szt.
Producent	MiControl
Tryb sterowania	-, -, CANopen, momentowe / prędkościowe / pozycyjne
Funkcja STO	NIE
Sterownik silnika BLDC	TAK
Obsługa silników BLDC	TAK
SPRZĘŻENIE ZWROTNE	cz. HALLA
Funkcje bezpieczeństwa	NIE
Hamowanie dynamiczne	NIE
Sterownik silnika DC	TAK
Prąd znamionowy	5 A
Prąd maksymalny [A]	15
Napięcie zasilania silnika	9-60 V
Komunikacja sieciowa	CANopen
Interfejs komunikacyjny	CAN
Sterownik programowalny	TAK
A_STER_DC_CERT	CE
Napięcie zasilania logiki	9-30 V
Napięcie logiki	9..30
EtherCAT	NIE
Klasa IP	IP20
Wejścia analogowyowe	1 (Ain0)
Napięcie zasilania logiki [V]	9..30
Napięcie zasilania [V]	9..60
Obsługa czujników Halla	TAK
Funkcje STO	NIE
Ilość wejść analogowych	1 (Ain0)
Temperatura pracy	-25..40 °C
Obsługa silników krokowych	NIE
Obsługa silników DC	TAK
Napięcie wyjściowe	90% Up
Temp. pracy [°C]	-25..40 °C
Czujnik Halla	TAK
Silnik Krokowy	NIE
Prąd maksymalny	15 A
Prąd ciągły dla 24V [A]	5
Prąd ciągły dla 48V [A]	4,3
Prąd ciągły 24V	5
Prąd ciągły 48V	4,3
Waga [g]	30 g
Wymiary	74 x 45.5 x 14 mm
Ilość wejść cyfrowych	3 (Din0..2)
Wejścia cyfrowe	3 (Din0..2)
Seria	B6x
Typ obsługiwanych silników	DC / BLDC
CAN bus	TAK (DS301)
CANopen	TAK (DS301)
Obsługa enkodera	NIE
Obsługa silników liniowych	NIE
Silnik Liniowy	NIE
Ilość wyjść cyfrowych	0
Wyjścia cyfrowe	0
I/O	3DI / 1AI
Prąd ciągły dla 24V z radiatorem [A]	-, –
Prąd ciągły dla 48V z radiatorem[A]	-, –
Prąd ciągły dla 60V [A]	-, –
Prąd ciągły [A]	-, –
