Opis

Parametry techniczne:

Napięcie zasilania: 24-70VDC

Prąd znamionowy: 10A max (Boost 12A max 1,5s)

Tryb sterowania: impulsowy (np. krok-kierunek)

Tryby pracy: tryb sterowania pozycją (krok-kierunek, CW & CCW impulsowo, A/B kwadratura);

Wejścia cyfrowe: 4 (optoizolowane, 5-24V, w tym 2 wejścia szybkie do 2MHz)

Wyjścia cyfrowe: 3 (optoizolowane, do 30VDC 100mA max, 10kHz)

Wyjście enkoderowe: TAK (A, B, Z, /A, /B, /Z), różnicowe typu line driver

Zabezpieczenia: przepięciowe, zbyt niskiego napięcia, przeciążeniowe, przeciwzwarciowe (faza do fazy, faza do masy)

Przekładnia elektroniczna: ustawiana programowo od 200 do 51200 kroków/obr. z inkrementacją 2 kroki/obr.

Port RS232 do konfiguracji sterownika.

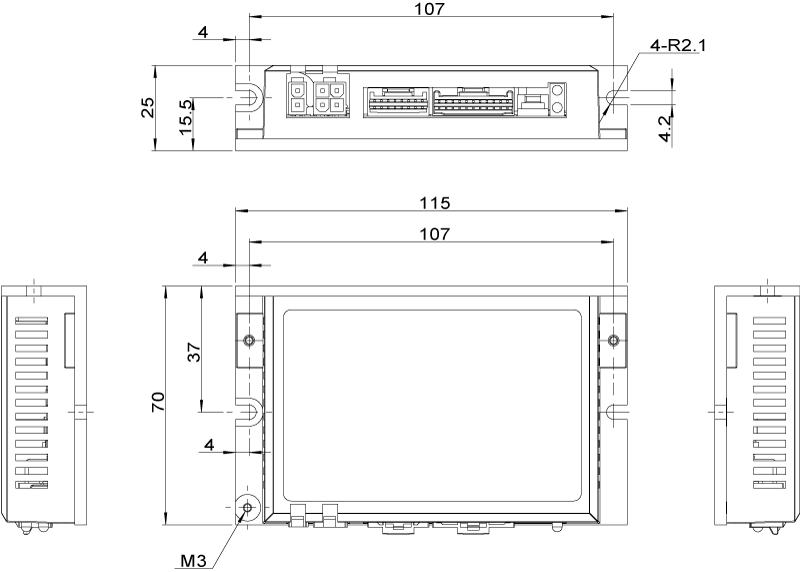

Wymiary: 115 x 70 x 25 mm

Waga: ok. 0,27kg
