Opis

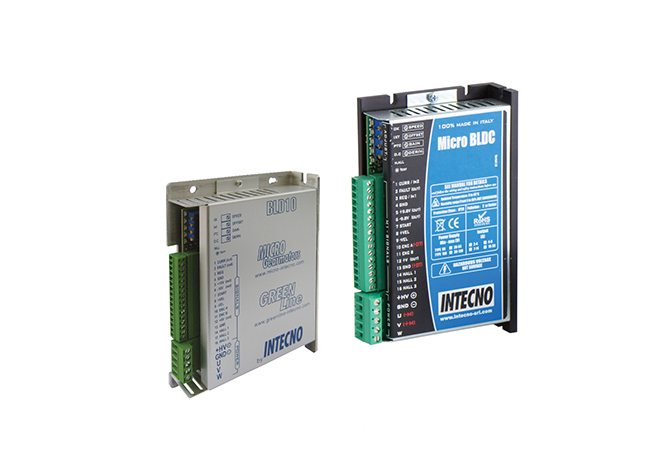

W pełni cyfrowy sterownik z wbudowanym sterownikiem ruchu.

Przeznaczony do sterowania silników: DC szczotkowych, BLDC, PMSM, silników krokowych i silników liniowych

Parametry techniczne:

• Moc: do 75W
• Napięcie zasilania obwodu mocy: 12-36VDC
• Napięcie zasilania logiki: 12-36VDC
• Prąd wyjściowy ciągły: 2A
• Prąd wyjściowy max.: 3,2A
• 5 wejść cyfrowych: 5-36V , NPN (Enable, 2 czujniki krańcowe i 2 wejscia ogólnego użytku)
• 4 wyjścia cyfrowe: 5-36V 0,5A, NPN open-collector (Ready, Error, 2 wyjścia ogólnego użytku)
• 2 wejścia analogowe: 12-bit, 0-5V
• Komunikacja: RS-232 i CANopen/CAN-Bus
• Obsługa: czujników HALLA, enkodera inkrementalnego i enkodera Sin-Cos

Tryby sterownia: momentowe, prędkościowe, pozycyjne, profile prędkościowe lub pozycyjne, referencyjne (zewnętrzny sygnał analogowy), sterowanie poprzez komunikację sieciową.

Zabezpieczenia: przeciążeniowe, przeciwzwarciwe, zbyt niskiego/wysokiego napięcia, I2t, wykrywanie błędów w układzie sterowania.

Wbudowany programowalny sterownik ruchu umożliwiający niezależną pracę napędu zgodnie z programym zapisanym w nieulotnej pamięci sterownika.

Sterownik w obudowie, złącza wyprowadzone od góry, IP20.

Wymiary sterownika: 72,4 x 44,6 x 15,6 mm

Temperatura pracy: 0 – 40°C

Masa: 48g
