Opis

Jak zmontować samodzielnie motoreduktor? W zakładce "Dokumenty do pobrania" znajdują się dwa krótkie dokumenty instruktażowe pt. "Zmontuj samodzielnie motoreduktor" oraz "Jak zmontować przekładnie".

Zapraszamy do zapoznania się z instrukcjami.

Dane techniczne:

– EC100.120

– Rodzaj pracy: S1/S2 25'

– Moc znamionowa: 100W S1 (140W S2)

– Napięcie: 12 V

– Prąd: 12A S1 (16,8A S2)

– Moment znamionowy: 0,31Nm S1 (0,43Nm S2)

– Prędkość obrotowa: 3000 r/min

– IC F

– FF 1

– IP40

– Średnica zewnętrzana: Φ81 mm

– Średnica wałka: Φ9 mm

Cechy silników EC:

*Pole magnetyczne wytworzone poprzez magnesy stałe

*Konstrukcja tubowa, bez wentylatora

*Dostępne 5 wielkości: średnice 42, 52, 65, 80, 110 mm

*Niskie napięcie zasilania, 12 lub 24 VDC

*Dostępna moc znamionowa o wartościach od 30 do 800 W S2

*Wysoki moment rozruchowy

*Wysoki moment i moc wyjściowa w kompaktowej obudowie

Dostępne wersje:

– z zasilaniem 24 V DC: EC100.240 56B14 24VDC

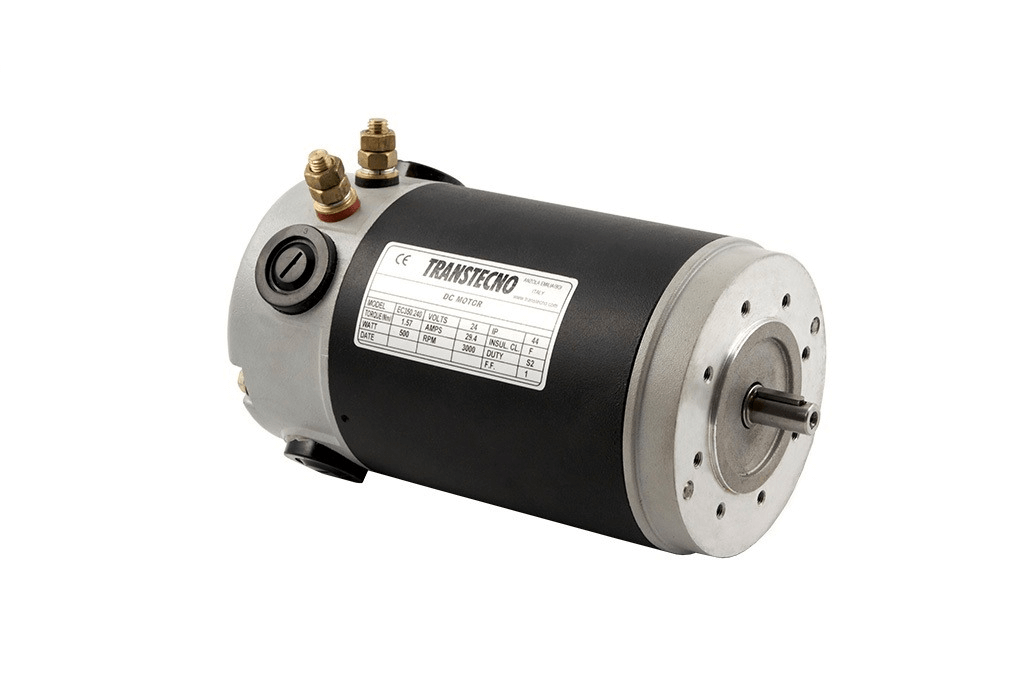

– z hamulcem: EC100.24E BR 56B14 24VDC

– z wałeczkiem pod enkoder: EC100.24E 56B14 24VDC (enkoder ME22 w naszej ofercie)

– z zasilaniem 12 V DC i IP 66: EC100.120.66 56B14 12VDC IP66

– z zasilaniem 24 V DC i IP 66: EC100.240.66 56B14 24VDC IP66
