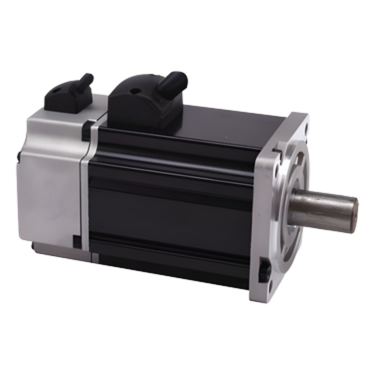

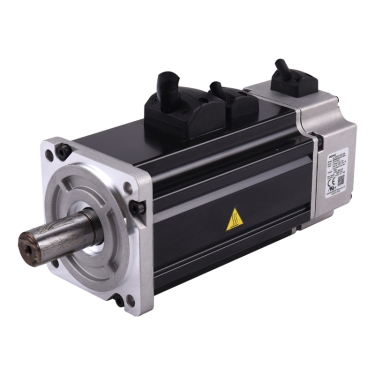

Serwosilnik MOONS’ SM0803GE4-KCF-BNV 48VDC 2.4Nm 3000rpm 2500cpr z hamulcem
Opis
Dedykowany serwowzmacniacz: M2DC-20D5*
Parametry techniczne:
Moc P = 750 W
Znamionowe napięcie zasilania Un= 48 V
Prędkość znamionowa n = 3000 rpm
Prędkość maksymalna nmax = 3600 rpm
Znamionowy moment obrotowy Mn = 2.4 Nm
Moment maksymalny Mmax = 6 Nm
Prąd znamionowy In = 22.5 A
Prąd maksymalny Imax = 56.5 A
Stała napięciowa Ke = 7.8 V/K rpm
Stała momentowa Kt = 0.11 Nm/A
Rezystancja R = 0.06 Ohm
Induktancja L = 0.43 mH
Moment bezwładności wirnika Jm = 0.97 kgxcm2
Moment bezwładności: niski
Dop. obciążenie osiowe wału = 90 N
Dop. obciążenie promieniowe wału = 270 N
Hamulec: TAK
Uszczelnienie wału: NIE
Enkoder inkrementalny: 2500 cpr
Waga: 3.4 kg
Wymiary montażowe
Zamek pilotoażowy: Ø70 mm
PCD: Ø90 mm
Średnica otworów montażowych: Ø6.5 mm
Średnica wałka: Ø19 mm
Długość wałka: 40 ± 1 mm
Długość silnika: 178 mm
Informacje dodatkowe
| Waga | 3,4000 kg |
|---|---|
| Producent | MOONS, MOONS' |
| Moc | 0,75 kW |
| Napięcie zasilania | 48 VAC |
| Hamulec | TAK |
| Enkoder | 2500 cpr inkrementalny (opt.) |
| KOŁNIERZ | 80 mm |
| Prąd znam. / max. | 22,5 A / 56,5 A |
| Moment bezwładności | niski |
| Moment obrotowy znam. / max. | 2,4 Nm / 6 Nm |
| Prędkość znam. / max. | 3000 rpm / 3600 rpm |
| Jednostka miary | szt. |
| Termin realizacji | 4-6 tygodni |
