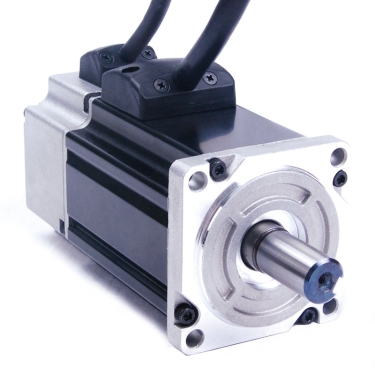

Opis

Dedykowany serwowzmacniacz: M2DV-3D02*

Parametry techniczne:

Moc P = 550 W

Znamionowe napięcie zasilania Un= 230 V

Prędkość znamionowa n = 3000 rpm

Prędkość maksymalna nmax = 5500 rpm

Znamionowy moment obrotowy Mn = 1.8 Nm

Moment maksymalny Mmax = 4.6 Nm

Prąd znamionowy In = 3 A

Prąd maksymalny Imax = 8.3 A

Stała napięciowa Ke = 37.3 V/K rpm

Stała momentowa Kt = 0.586 Nm/A

Rezystancja R = 2.7 Ohm

Induktancja L = 13.9 mH

Moment bezwładności wirnika Jm = 0.63 kgxcm2

Moment bezwładności: niski

Dop. obciążenie osiowe wału = 90 N

Dop. obciążenie promieniowe wału = 240 N

Hamulec: NIE

Uszczelnienie wału: NIE

Enkoder inkrementalny: 2500 cpr

Waga: 2.2 kg

Wymiary montażowe

Zamek pilotażowy: Ø70 mm

PCD: Ø90 mm

Średnica otworów montażowych: Ø6.5 mm

Średnica wałka: Ø19 mm

Długość wałka: 40 ± 1 mm

Długość silnika: 116 mm
