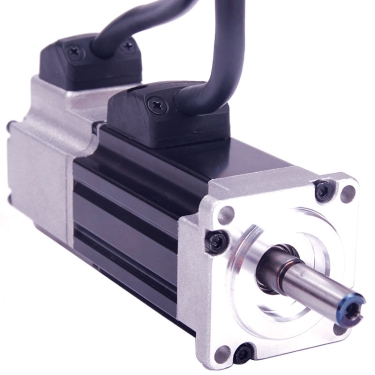

Opis

Dedykowany serwowzmacniacz: M2DC-10D5*

Parametry techniczne:

Moc P = 200 W

Znamionowe napięcie zasilania Un= 48 V

Prędkość znamionowa n = 3000 rpm

Prędkość maksymalna nmax = 6000 rpm

Znamionowy moment obrotowy Mn = 0.64 Nm

Moment maksymalny Mmax = 1.9 Nm

Prąd znamionowy In = 10 A

Prąd maksymalny Imax = 30 A

Stała napięciowa Ke = 4.1 V/K rpm

Stała momentowa Kt = 0.065 Nm/A

Rezystancja R = 0.192 Ohm

Induktancja L = 0.56 mH

Moment bezwładności wirnika Jm = 0.165 kgxcm2

Moment bezwładności: niski

Dop. obciążenie osiowe wału = 70 N

Dop. obciążenie promieniowe wału = 200 N

Hamulec: NIE

Uszczelnienie wału: NIE

Enkoder inkrementalny: 2500 cpr

Waga: 1.1 kg

Wymiary montażowe

Zamek pilotoażowy: Ø50 mm

PCD: Ø70 mm

Średnica otworów montażowych: Ø5.5 mm

Średnica wałka: Ø14 mm

Długość wałka: 30 ± 1 mm

Długość silnika: 105 mm
