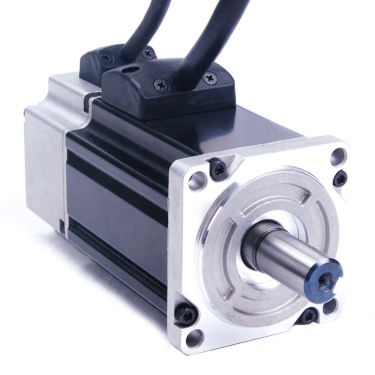

Opis

Dedykowany serwowzmacniacz: M2DV-1D82*

Parametry techniczne:

Moc P = 200 W

Znamionowe napięcie zasilania Un= 230 V

Prędkość znamionowa n = 3000 rpm

Prędkość maksymalna nmax = 6000 rpm

Znamionowy moment obrotowy Mn = 0.64 Nm

Moment maksymalny Mmax = 1.9 Nm

Prąd znamionowy In = 1.5 A

Prąd maksymalny Imax = 4.5 A

Stała napięciowa Ke = 27.2 V/K rpm

Stała momentowa Kt = 0.432 Nm/A

Rezystancja R = 8.6 Ohm

Induktancja L = 25 mH

Moment bezwładności wirnika Jm = 0.22 kgxcm2

Moment bezwładności: niski

Dop. obciążenie osiowe wału = 70 N

Dop. obciążenie promieniowe wału = 200 N

Hamulec: TAK

Uszczelnienie wału: NIE

Enkoder inkrementalny: 2500 cpr

Waga: 1.6 kg

Wymiary montażowe

Zamek pilotażowy: Ø50 mm

PCD: Ø70 mm

Średnica otworów montażowych: Ø5.5 mm

Średnica wałka: Ø14 mm

Długość wałka: 30 ± 1 mm

Długość silnika: 145 mm
