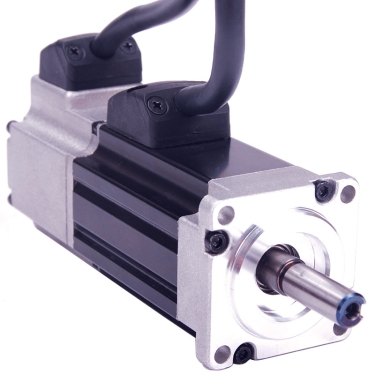

Serwosilnik MOONS’ SM0402FE4-KCD-BNV 24-60VDC 0.32Nm 3000rpm 2500cpr z hamulcem

Opis

Dedykowany serwowzmacniacz: M2DC-6D05*

Parametry techniczne:

Moc P = 100 W

Znamionowe napięcie zasilania Un= 60 V

Prędkość znamionowa n = 3000 rpm

Prędkość maksymalna nmax = 6000 rpm

Znamionowy moment obrotowy Mn = 0.32 Nm

Moment maksymalny Mmax = 0.91 Nm

Prąd znamionowy In = 5.2 A

Prąd maksymalny Imax = 15.6 A

Stała napięciowa Ke = 3.8 V/K rpm

Stała momentowa Kt = 0.061 Nm/A

Rezystancja R = 0.48 Ohm

Induktancja L = 0.58 mH

Moment bezwładności wirnika Jm = 0.0494 kgxcm2

Moment bezwładności: niski

Dop. obciążenie osiowe wału = 50 N

Dop. obciążenie promieniowe wału = 60 N

Hamulec: TAK

Uszczelnienie wału: NIE

Enkoder inkrementalny: 2500 cpr

Waga: 0.8 kg

Wymiary montażowe

Zamek pilotażowy: Ø30 mm

PCD: Ø46 mm

Średnica otworów montażowych: Ø4.2 mm

Średnica wałka: Ø8 mm

Długość wałka: 25 ± 1 mm

Długość silnika: 147 mm
