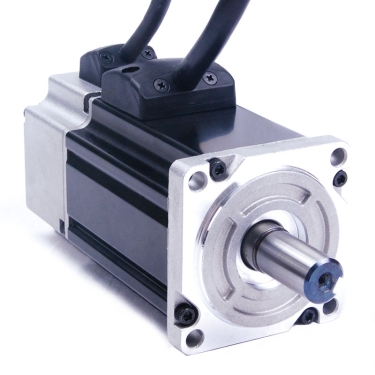

Opis

Dedykowany serwowzmacniacz: M2DV-1D82*

Parametry techniczne:

Moc P = 60 W

Znamionowe napięcie zasilania Un= 230 V

Prędkość znamionowa n = 3000 rpm

Prędkość maksymalna nmax = 6000 rpm

Znamionowy moment obrotowy Mn = 0.19 Nm

Moment maksymalny Mmax = 0.48 Nm

Prąd znamionowy In = 0.7 A

Prąd maksymalny Imax = 1.75 A

Stała napięciowa Ke = 17 V/K rpm

Stała momentowa Kt = 0.283 Nm/A

Rezystancja R = 27 Ohm

Induktancja L = 26 mH

Moment bezwładności wirnika Jm = 0.0232 kgxcm2

Moment bezwładności: niski

Dop. obciążenie osiowe wału = 50 N

Dop. obciążenie promieniowe wału = 50 N

Hamulec: NIE

Uszczelnienie wału: NIE

Enkoder inkrementalny: 2500 cpr

Waga: 0.4 kg

Wymiary montażowe

Zamek pilotażowy: Ø30 mm

PCD: Ø46 mm

Średnica otworów montażowych: Ø4.2 mm

Średnica wałka: Ø8 mm

Długość wałka: 25 ± 1 mm

Długość silnika: 92 mm
