Opto22 groov RIO – konfigurowalny moduł I/O (8+2 kanały), Ethernet, PoE, MQTT, IgnitionEDGE
Opis
GRV-R7-MM2001-10 groov RIO rewolucjonizuje zdalne I/O, oferując ponad 200 000 unikalnych, konfigurowalnych programowo kombinacji I/O w jednym, kompaktowym, zasilanym przez PoE module przemysłowym z konfiguracją internetową, uruchamianiem, oprogramowaniem logiki przepływu i możliwością uruchamiania programów sterujących napisanych w językach zgodnych z IEC 61131-3, a także obsługą wielu protokołów OT i IT. Groov RIO oferuje elastyczność, aby dopasować się do projektów IIoT (szczególnie tych, które wymagają akwizycji danych I/O lub komunikacji) lub tradycyjnych systemów sterowania, lub działać jako samodzielna jednostka sterująca.
GRV-R7-MM2001-10 zapewnia więcej pamięci RAM i pamięci masowej niż jego pionierski poprzednik (GRV-R7-MM1001-10), aby sprostać wymaganiom dołączonego oprogramowania IgnitionEDGEw wersji 8 (produkt Inductive Automation®). Możesz korzystać z IgnitionEDGE 8 na zasadzie próbnej przez dwie godziny, następnie możesz ponownie uruchomić wersję próbną, tak często, jak chcesz. Aby w pełni korzystać z IgnitionEDGE, należy dodać licencję IgnitionEDGE, numer części GROOV-LIC-EDGE8.

Groov RIO można używać na kilka sposobów:
- Jako moduł wejść/wyjść brzegowych (I/O dla IIoT), przekazujący dane między urządzeniami polowymi a miejscami docelowymi danych. Można:
- łączyć się bezpośrednio z czujnikami, urządzeniami i systemami w celu pozyskiwania danych
-
- przekazywać dane bezpośrednio do lokalnych lub chmurowych aplikacji, baz danych lub innego oprogramowania, zazwyczaj przy użyciu dołączonego Node-RED
- publikować dane do brokera MQTT
- odpowiadać na żądania danych Modbus/TCP
- konfigurować wbudowane kanały I/O za pomocą opartego na przeglądarce oprogramowania groov Manage i konfigurować samodzielne pętle PID (wymaga oprogramowania groov RIO 3.0 lub nowszego)
- zarządzać kontami użytkowników i uprawnieniami z centralnej lokalizacji na serwerze LDAP (oprogramowanie sprzętowe 3.0 lub nowsze)

- Podobnie jak tradycyjne zdalne I/O, konfigurowanie I/O za pomocą programu sterującego:
- z procesorem groov EPIC z uruchomioną strategią PAC Control; dodaj urządzenie groov RIO jako moduł I/O
- z procesorem groov EPIC z uruchomioną aplikacją CODESYS, dodaj groov RIO jako urządzenie Ethernet
- za pomocą niestandardowego programu sterującego za pośrednictwem mapy pamięci OptoMMP RIO, interfejsu REST API lub bezpiecznego dostępu do shell access (wymaga oprogramowania groov RIO 3.0 lub nowszego i bezpłatnej licencji GROOV-LIC-SHELL), skonfiguruj I/O w programie niestandardowym
- Jako samodzielna jednostka sterująca z programem sterującym zbudowanym w dowolnym języku zgodnym z normą IEC 61131-3:
- pobierz i zainstaluj Opto 22 CODESYS Library Package do CODESYS Development System
- włącz wbudowany CODESYS runtime engine (wymaga zakupu GROOV-LIC-CRE-RIO)
- skonfiguruj I/O, opracuj aplikację, a następnie pobierz ją i uruchom na swoim groov RIO
Zobacz, jak groov RIO pasuje do architektury Twojego systemu.

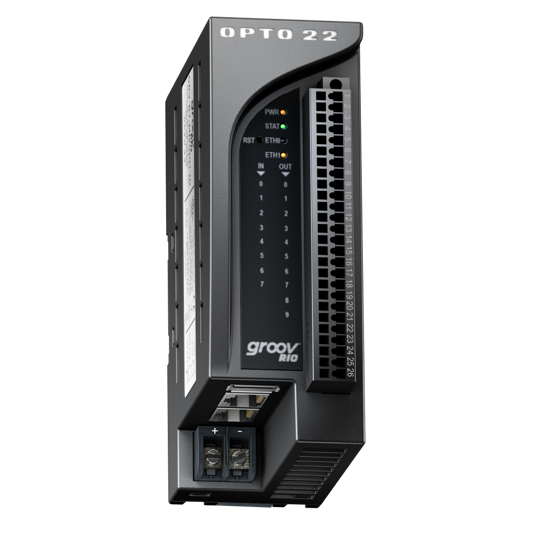

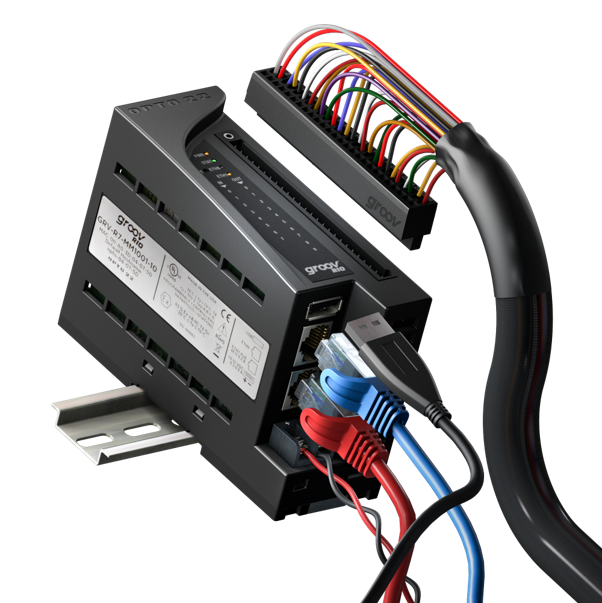

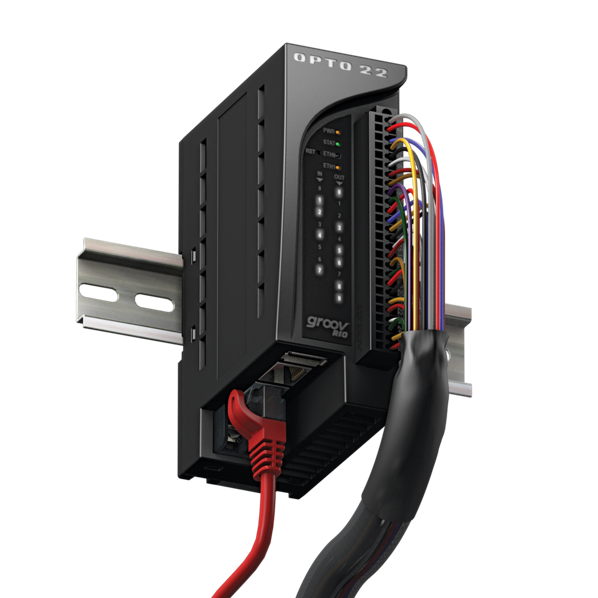

GRV-R7-MM2001-10 to 10-kanałowy, wielosygnałowy, wielofunkcyjny moduł zdalnych wejść/wyjść. Ma procesor komunikacyjny z dwoma przełączalnymi interfejsami Gigabit-owymi Ethernet, z których jeden może obsługiwać zasilanie przez sieć (802.3af PoE Class 0), dostarczając zasilanie do groov RIO, jak i wejść/wyjść w terenie.Posiada również:
– Zaciski śrubowe do podłączenia zasilacza 10-32 V DC.
– port USB, który może być używany do podłączania dodatkowych urządzeń, takich jak adapter Wi-Fi, pamięć USB lub adapter USB (brak w zestawie)
– diody LED, do wyświetlania stanu zasilania, sieci i aktywności elektrycznej
– Jedno 26-stykowe, odłączane złącze I/O z zaciskami sprężynowymi
Pierwsze 8 kanałów oferuje wejścia i wyjścia dyskretne i analogowe; ostatnie 2 kanały oferują przekaźniki mechaniczne typu C.
|
Specyfikacja |
GRV-R7-M2001-10 |
|
Wejście napięciowe |
|
|
Dostępne kanały |
0–7 |
|
Zakres wejściowy |
0–10 V DC |
|
Limit przekroczenia zakresu |
0–11 V DC |
|
Rozdzielczość |
0.5 mV |
|
Dokładność |
±0.05% zakresu (±5 mV) |
|
Wzmocnienie Współczynnik temperaturowy |
30 ppm/°C |
|
Przesunięcie Współczynnik temperaturowy |
15 ppm/°C |
|
Impedancja wejściowa |
> 425 kOhm |
|
Czas odświeżania danych |
550 ms |
|
Odrzucanie 50/60 Hz |
> 90 dB |
|
Wejścia prądowe |
|
|
Dostępne kanały |
0–3 |
|
Zakres wejściowy |
0–20 mA, 4–20 mA |
|
Limit przekroczenia zakresu |
0.0–20.8 mA, 2.0–20.8 mA |
|
Zalecany bezpiecznik |
32-40 mA, szybko działający (na przykład Eaton S500-32-R) |
|
Rozdzielczość |
1.0 µA |
|
Dokładność |
±0.05% ( ±10 µA ) |
|
Współczynnik temperaturowy wzmocnienia |
30 ppm/°C |
|
Przesunięcie Współczynnik temperaturowy |
15 ppm/°C |
|
Spadek napięcia wejściowego (±10%) |
0.9 V @ 4 mA, 2.0 V @ 20 mA, 25 °C |
|
Równoważna impedancja wejściowa (±10%) |
225 Ohm @ 4 mA, 100 Ohm @ 20 mA, 25 °C |
|
Czas odświeżania danych |
550 ms |
|
Odrzucanie 50/60 Hz |
> 90 dB |
|
Wejścia ICTD |
|
|
Dostępne kanały |
0–7 |
|
Zakres wejściowy z sondą ICTD |
-40 do +100 °C |
|
Rozdzielczość |
0.04 °C |
|
Dokładność z sondą ICTD |
±1.0 °C (1.8 °F) |
|
Wzmocnienie Współczynnik temperaturowy |
30 ppm/°C |
|
Przesunięcie Współczynnik temperaturowy |
60 ppm/°C |
|
Czas odświeżania danych |
550 ms |
|
Odrzucanie 50/60 Hz |
> 90 dB |
|
Wejście termoparowe |
|
|
Dostępne kanały |
0–3 * |
|
Nominalny zakres wejściowy |
-75 do +75 mV |
|
Zakres pełnej skali |
-78 do +78 mV |
|
Rozdzielczość wejścia |
3 microwolty |
|
Impedancja wejściowa |
> 1 megaohm |
|
Czas odświeżania danych |
550 ms wszystkie kanały |
|
Odrzucanie 50/60 Hz |
> 90 dB |
|
* Uwaga: Aby uzyskać najlepszą dokładność termopary, gdy używane są również wyjścia prądowe lub dyskretne, należy zawsze konfigurować termopary na najniższych numerach kanałów i wyjścia na najwyższych numerach kanałów. |
|
|
Termopara typu ITS90 |
± Dokładność / rozdzielczość |
|
B: 90 °C to 1,820 °C |
7 °C / 0.4 °C |
|
E: -80 °C to 1,000 °C |
2 °C / 0.1 °C |
|
J: -100 °C to 1,200 °C |
2 °C / 0.1 °C |
|
K: -80 °C to 1,372 °C |
2 °C / 0.1 °C |
|
N: -100 °C to 1,300 °C |
3 °C / 0.1 °C |
|
R: 100 °C to 1,768 °C |
7 °C / 0.3 °C |
|
S: 100 °C to 1,768 °C |
7 °C / 0.3 °C |
|
T: -60 °C to 400 °C |
3 °C / 0.1 °C |
|
Wejścia miliwoltowe |
|
|
Dostępne kanały |
0–3 |
|
Zakres wejściowy |
±150 mV, ±75 mV, ±25 mV |
|
Limity przekroczenia zakresu |
±165.0 mV, ±78.0 mV, ±27.5 mV |
|
Rozdzielczość |
10 µV, 3 µV, 2 µV |
|
Dokładność |
±0,1% pełnej skali (±150 µV |
|
±0.1% pełnej skali (±75 µV) |
|
|
±0.2% pełnej skali (±50 µV) |
|
|
Impedancja wejściowa |
> 1 Mohm |
|
Czas odświeżania danych |
550 ms |
|
Odrzucanie 50/60 Hz |
> 90 dB |
|
Wejście termistorowe (wymaga oprogramowania sprzętowego w wersji 3.0.0 lub nowszej) |
|
|
Dostępne kanały |
0–7 * |
|
Zakres wejściowy (Ohm) |
0-400 K |
|
Dokładność (Ohm przy zakresie) |
większa z wartości 3 Ohm lub 0,5%@0-25k, |
|
400@25k–50k, 900@50k–75k, 1.5k@75k–100k, 5k@100k–200k, 20k@200k–400k |
|
|
Wzmocnienie Współczynnik temperaturowy |
500 ppm/°C |
|
Rozdzielczość (Ohm @ Zakres) |
0.5@0–1k, 1@1k–5k, 2@5k–10k, 5@10k–25k, 50@25k–100k, 200@100k–200k, 700@200k–400k |
|
Rozpraszanie mocy @ rezystancja (µW @ Ohm) |
375@1k, 950@5k, 1075@10k, 875@25k, 600@50k, 450@75k, 350@100k, 200@200k, 100@400k |
|
* Uwaga: Aby uzyskać najlepszą dokładność termistora, gdy używane są również wyjścia prądowe, należy zawsze konfigurować termistory na najniższych numerach kanałów, a wyjścia prądowe na najwyższych numerach kanałów. |
|
|
Wstępnie zdefiniowane krzywe termistorów |
Dokładność (°C) @ Zakres (°C) |
|
2252 |
0.2 °C @ -40 °C do 70 °C |
|
2.5 °C @ 70 °C do 150 °C |
|
|
3K |
0.2 °C @ -40 °C do 70 °C |
|
2.5 °C @ 70 °C do 150 °C |
|
|
10k typ 2 |
0.75 °C @ -40 °C do -20 °C |
|
0.2 °C @ -20 °C do 120 °C |
|
|
0.6 °C @ 120 °C do 150 °C |
|
|
10k typ 3 |
0.5 °C @ -40 °C do -20 °C |
|
0.3 °C @ -20 °C do 120 °C |
|
|
0.6 °C @ 120 °C do 150 °C |
|
|
Niestandardowo |
zależny od krzywej |
|
Czas odświeżania danych |
550 ms wszystkie kanały |
|
Wejście 0-400 kOhm (wymaga oprogramowania sprzętowego w wersji 3.0.0 lub nowszej) |
|
|
Dostępne kanały |
0-7 * |
|
Zakres wejściowy (Ohm) |
0-400k |
|
Dokładność (Ohm @ Zakres) |
większa z wartości 3 Ohm lub 0,5%@0-25k, |
|
400@25k–50k, 900@50k–75k, 1.5k@75k–100k, 5k@100k–200k, 20k@200k–400k |
|
|
Wzmocnienie Współczynnik temperaturowy |
500 ppm/°C |
|
Rozdzielczość (Ohm @ Zakres) |
0.5@0–1k, 1@1k–5k, 2@5k–10k, 5@10k–25k, 50@25k–100k, 200@100k–200k, 700@200k–400k |
|
Rozpraszanie mocy @ rezystancja (µW @ Ohm) |
375@1k, 950@5k, 1075@10k, 875@25k, 600@50k, 450@75k, 350@100k, 200@200k, 100@400k |
|
Czas odświeżania danych |
550 ms |
|
* Uwaga: Aby uzyskać najlepszą dokładność rezystancji, gdy używane są również wyjścia prądowe, należy zawsze konfigurować typ kanału 0-400 kOhm na najniższych numerach kanałów i wyjścia prądowe na najwyższych numerach kanałów. |
|
|
Wejście dyskretne DC |
|
|
Dostępne kanały |
0–7 |
|
Zakres napięcia wejściowego |
5–30 V DC |
|
Minimalne napięcie włączenia |
5.0 V |
|
Maksymalne napięcie wyłączenia |
1.5 V |
|
Impedancja wejściowa |
> 425 KOhm |
|
Maks. Częstotliwość wejściowa (50% fali prostokątnej) |
10000 Hz |
|
Wejście przełącznikowe, zasilane |
|
|
Dostępne kanały |
0–7 |
|
Napięcie obwodu otwartego (przełącznik otwarty) |
10.5 V (minimum) |
|
Ograniczenie prądu kanału |
1.1 mA max. |
|
Prąd roboczy kanału |
0.63 mA typowo |
|
Minimalna rezystancja wyłączenia |
3300 Ohm |
|
Maksymalna rezystancja włączenia |
1200 Ohm |
|
Minimalne napięcie włączenia |
5 V |
|
Maksymalne napięcie wyłączenia |
1.5 V |
|
Maksymalne ciągłe napięcie wejściowe |
32 V |
|
Impedancja wejściowa |
> 425 Kohm |
|
Maks. Częstotliwość (50% fali prostokątnej) |
10000 Hz |
|
Dyskretne wejście licznikowe |
|
|
Dostępne kanały |
0–1 |
|
Zakres napięcia wejściowego |
5–30 V DC |
|
Próg włączenia |
5 V |
|
Próg wyłączenia |
1.5 V |
|
Impedancja wejściowa |
> 425 KOhm |
|
Maks. Częstotliwość (50% fali prostokątnej): Stan, zatrzaski, licznik |
10000 Hz |
|
Maks. Częstotliwość (50% fali prostokątnej): Szerokość impulsu włączenia/wyłączenia, Okres, Częstotliwość |
2000 Hz |
|
Maks. Częstotliwość (50% fali prostokątnej): Włączanie/wyłączanie sumowania |
750 Hz |
|
Rozdzielczość pomiaru szerokości impulsu |
100 mikrosekund |
|
Błąd pomiaru szerokości impulsu (fala prostokątna 50%) |
0.1% 0 do 20 Hz |
|
1% 21 do 200 Hz |
|
|
5% 201 do 2000 Hz |
|
|
Błąd okresu/częstotliwości (50% fali prostokątnej) |
0.05% 0 do 20 Hz |
|
0.1% 21 do 200 Hz |
|
|
1% 201 do 2000 Hz |
|
|
Dyskretne wyjście obniżające napięcie DC |
|
|
Dostępne kanały |
0-7 (4-7, jeśli używane są wejścia termopary) |
|
Zakres napięcia linii |
5–30 V DC |
|
Maksymalny prąd ciągły |
1.0 A |
|
Prąd szczytowy (< 10 ms) |
4.0 A |
|
Zalecany bezpiecznik / wyłącznik automatyczny |
1 A na 30 V DC |
|
Spadek napięcia wyjściowego |
175 mV na 1 A |
|
Wyciek w stanie wyłączenia (na kanał) |
< 80 µA na 24 V, -20 do +70 °C |
|
Szczytowe napięcie blokowania |
32 V |
|
Okres TPO (min., maks., rozdzielczość) |
0.004, 4294967, 0.001 |
|
Czas włączenia/wyłączenia |
20 ms nominalnie |
|
Wyjście przekaźnikowe typu C |
|
|
Dostępne kanały |
8, 9 |
|
Zakres napięcia linii |
0–250 V AC lub 5–30 V DC |
|
Napięcie zacisku |
440 V nominalnie |
|
Prąd znamionowy |
5 A na kanał |
|
Prąd udarowy |
6 A wartość szczytowa przez 1 sekundę |
|
Zalecany bezpiecznik / wyłącznik automatyczny |
5 A at 250 V AC / > 30 V DC na kanał |
|
Początkowa rezystancja styku |
< 100 milliohm |
|
Czas włączenia |
8 ms |
|
Czas wyłączenia |
4 ms |
|
Żywotność (zgodnie ze specyfikacją) |
Min. 30 000 cykli przy maks. wartościach znamionowych |
|
Żywotność mechaniczna |
Min. 10 000 000 cykli |
|
Napięcia wyjściowe |
|
|
Dostępne kanały |
4–7 |
|
Zakres |
0–10 V |
|
Rozdzielczość |
2.5 mV |
|
Dokładność |
±0.3% zakresu ( ±30 mV ) |
|
Wzmocnienie Współczynnik temperaturowy |
50 ppm/°C |
|
Współczynnik temperaturowy offsetu |
20 ppm/°C |
|
Szybkość narastania sygnału wyjściowego |
> 15 V/ms |
|
Minimalna rezystancja obciążenia |
7.5 kOhm |
|
Impedancja wyjściowa |
< 10 Ohm |
|
Prąd zwarcia |
20 mA |
|
Czas odświeżania danych |
Nominalnie 20 ms. Proporcjonalnie do czasu skanowania we/wy. |
|
Wyjścia prądowe |
|
|
Dostępne kanały |
4–7 |
|
Zakres wyjścia |
0–20 mA |
|
Rozdzielczość |
5 µA |
|
Dokładność |
±0.325% zakresu (±65 µA) |
|
Wzmocnienie Współczynnik temperaturowy |
60 ppm/°C |
|
Szybkość narastania sygnału wyjściowego |
> 10 mA/ms |
|
Maksymalna rezystancja pętli |
700 Ohm |
|
Czas odświeżania danych |
Nominalnie 20 ms. Proporcjonalnie do czasu skanowania we/wy. |
|
Specyfikacja ogólna |
|
|
Ethernet |
Dwa przełączalne porty Gigabit-owe; łączenie w łańcuch; ETH1 z możliwością zasilania urządzenia 802.3af PoE |
|
USB |
1 x USB 2.0 HS |
|
Pamięć |
GRV-R7-MM1001-10: 1 GB RAM, 4.0 GB pamięć użytkownika |
|
GRV-R7-MM2001-10: 2 GB RAM, 7.0 GB pamięć użytkownika |
|
|
Zasilanie |
802.3af PoE Class 0 lub 10–32 V DC |
|
Pobór mocy |
10 W |
|
Maks. Przetrwałe wejście (kanały 0-7) |
32 V DC |
|
Izolacja (między kanałami 0-7) |
Brak |
|
Izolacja (między kanałem 8 lub 9 a wszystkimi pozostałymi) |
3000 V ACrms 1 min. |
|
Izolacja (pole do sieci Ethernet / wejście zasilania) |
1500 V ACrms 1 min. |
|
Minimalna wersja oprogramowania sprzętowego groov RIO |
GRV-R7-MM1001-10: N/A |
|
|
GRV-R7-MM2001-10: 3.0.0 |
|
Minimalna wersja oprogramowania sprzętowego groov EPIC |
GRV-R7-MM1001-10: 2.0.0 (3.0.0 dla termistorów) |
|
|
GRV-R7-MM2001-10: 3.0.0 |
|
Minimalna wersja projektu PAC |
GRV-R7-MM1001-10: 10.3000 (10.3003 dla termistorów) |
|
|
GRV-R7-MM2001-10: 10.3003 |
|
Minimalna wersja pakietu bibliotek dla CODESYS |
GRV-R7-MM1001-10: 2.0.0.0 (2.0.1.0 dla termistorów) |
|
|
GRV-R7-MM2001-10: 2.0.1.0 |
|
Rozmiar przewodu złącza polowego |
28–14 AWG |
|
Moment obrotowy, śruba złącza polowego |
2.5 in-lb (0.28 N-m) |
|
Rozmiar przewodu złącza zasilania |
22–14 AWG |
|
Moment obrotowy, śruby złącza zasilania DC |
7.0 in-lb (0.79 N-m) |
|
Moment dokręcenia śruby zaczepu do montażu na panelu |
2.0 in-lb (0.23 N-m) |
|
Temperatura (pracy) |
-20 °C do +70 °C |
|
Temperatura (przechowywania) |
-40 °C do +85 °C |
|
Wilgotność względna (bez kondensacji) |
5–95% |
|
MTBF (minimalny, 25 °C) |
1.2 Mh |
|
Certyfikaty |
UL/cUL (klasa 1, dział 2); CE, ATEX (kategoria 3, strefa 2), RoHS; DFARS; Certyfikat CB; UKCA |
|
Gwarancja |
30 miesięcy |
|
Do pobrania: |
|
Powiązane produkty: |
- GRV-TERM26-5 – groov I/O listwa podłączeniowa (5 szt.)
- GRV-TEX-26F6 – 26-przewodowy kabel do modułów groov I/O
Informacje dodatkowe
| Waga | 0,4000 kg |
|---|
Twój adres e-mail nie zostanie opublikowany.




+48 32 414 91 53
info@pivexin-tech.pl







Opinie
Na razie nie ma opinii o produkcie.
