Specyfikacja

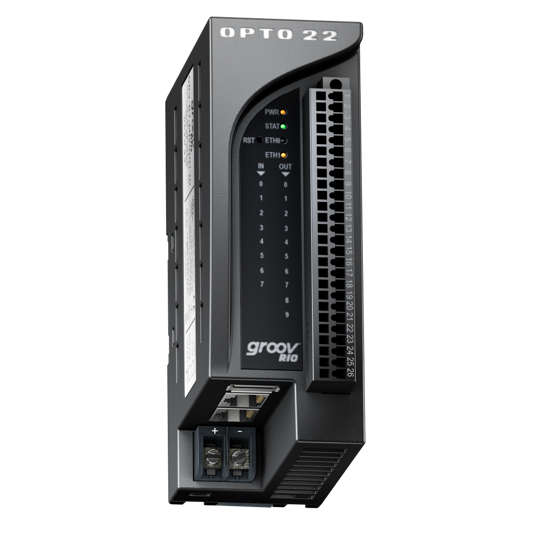

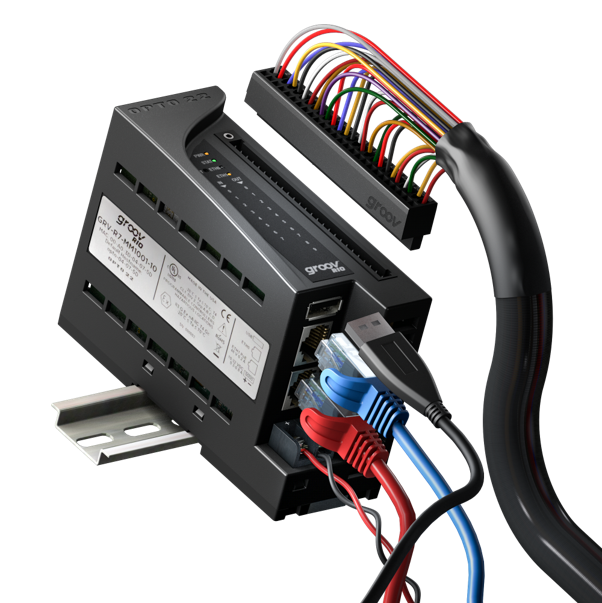

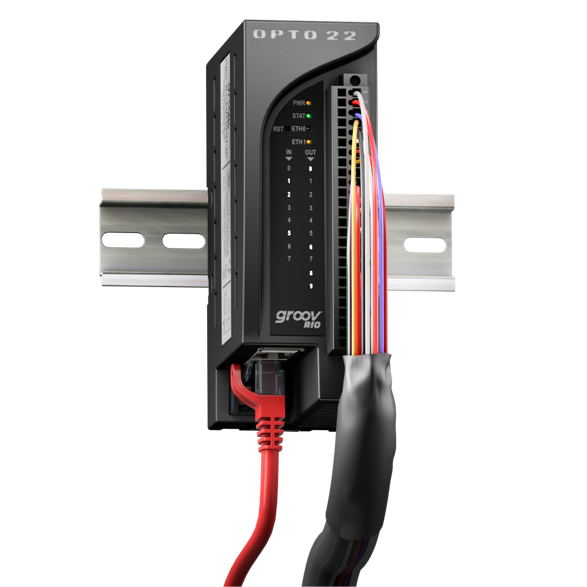

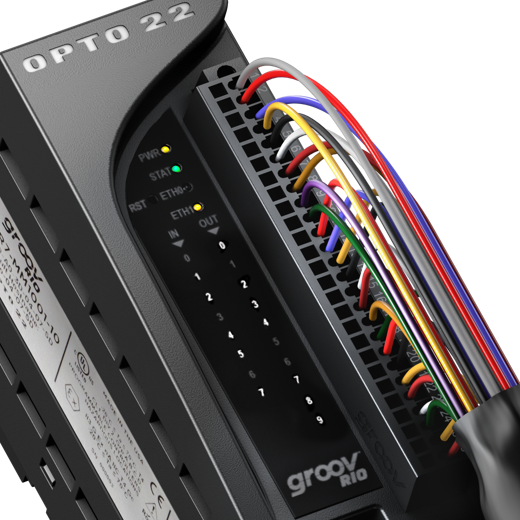

GRV-R7-MM1001-10

Wejście napięciowe

Dostępne kanały

0–7

Zakres wejściowy

0–10 V DC

Limit przekroczenia zakresu

0–11 V DC

Rozdzielczość

0.5 mV

Dokładność

±0.05% zakresu (±5 mV)

Wzmocnienie Współczynnik temperaturowy

30 ppm/°C

Przesunięcie Współczynnik temperaturowy

15 ppm/°C

Impedancja wejściowa

> 425 kOhm

Czas odświeżania danych

550 ms

Odrzucanie 50/60 Hz

> 90 dB

Wejścia prądowe

Dostępne kanały

0–3

Zakres wejściowy

0–20 mA, 4–20 mA

Limit przekroczenia zakresu

0.0–20.8 mA, 2.0–20.8 mA

Zalecany bezpiecznik

32-40 mA, szybko działający (na przykład Eaton S500-32-R)

Rozdzielczość

1.0 µA

Dokładność

±0.05% ( ±10 µA )

Współczynnik temperaturowy wzmocnienia

30 ppm/°C

Przesunięcie Współczynnik temperaturowy

15 ppm/°C

Spadek napięcia wejściowego (±10%)

0.9 V @ 4 mA, 2.0 V @ 20 mA, 25 °C

Równoważna impedancja wejściowa (±10%)

225 Ohm @ 4 mA, 100 Ohm @ 20 mA, 25 °C

Czas odświeżania danych

550 ms

Odrzucanie 50/60 Hz

> 90 dB

Wejścia ICTD

Dostępne kanały

0–7

Zakres wejściowy z sondą ICTD

-40 do +100 °C

Rozdzielczość

0.04 °C

Dokładność z sondą ICTD

±1.0 °C (1.8 °F)

Wzmocnienie Współczynnik temperaturowy

30 ppm/°C

Przesunięcie Współczynnik temperaturowy

60 ppm/°C

Czas odświeżania danych

550 ms

Odrzucanie 50/60 Hz

> 90 dB

Wejście termoparowe

Dostępne kanały

0–3 *

Nominalny zakres wejściowy

-75 do +75 mV

Zakres pełnej skali

-78 do +78 mV

Rozdzielczość wejścia

3 microwolty

Impedancja wejściowa

> 1 megaohm

Czas odświeżania danych

550 ms wszystkie kanały

Odrzucanie 50/60 Hz

> 90 dB

* Uwaga: Aby uzyskać najlepszą dokładność termopary, gdy używane są również wyjścia prądowe lub dyskretne, należy zawsze konfigurować termopary na najniższych numerach kanałów i wyjścia na najwyższych numerach kanałów.

Termopara typu ITS90

± Dokładność / rozdzielczość

B:   90 °C to 1,820 °C

7 °C / 0.4 °C

E:  -80 °C to 1,000 °C

2 °C / 0.1 °C

J: -100 °C to 1,200 °C

2 °C / 0.1 °C

K:  -80 °C to 1,372 °C

2 °C / 0.1 °C

N: -100 °C to 1,300 °C

3 °C / 0.1 °C

R:  100 °C to 1,768 °C

7 °C / 0.3 °C

S:  100 °C to 1,768 °C

7 °C / 0.3 °C

T:  -60 °C to   400 °C

3 °C / 0.1 °C

Wejścia miliwoltowe

Dostępne kanały

0–3

Zakres wejściowy

±150 mV, ±75 mV, ±25 mV

Limity przekroczenia zakresu

±165.0 mV, ±78.0 mV, ±27.5 mV

Rozdzielczość

10 µV, 3 µV, 2 µV

Dokładność

±0,1% pełnej skali (±150 µV

±0.1% pełnej skali (±75 µV)

±0.2% pełnej skali (±50 µV)

Impedancja wejściowa

> 1 Mohm

Czas odświeżania danych

550 ms

Odrzucanie 50/60 Hz

> 90 dB

Wejście termistorowe (wymaga oprogramowania sprzętowego w wersji 3.0.0 lub nowszej)

Dostępne kanały

0–7 *

Zakres wejściowy (Ohm)

0-400 K

Dokładność (Ohm przy zakresie)

większa z wartości 3 Ohm lub 0,5%@0-25k,

400@25k–50k, 900@50k–75k, 1.5k@75k–100k, 5k@100k–200k, 20k@200k–400k

Wzmocnienie Współczynnik temperaturowy

500 ppm/°C

Rozdzielczość (Ohm @ Zakres)

0.5@0–1k, 1@1k–5k, 2@5k–10k, 5@10k–25k, 50@25k–100k, 200@100k–200k, 700@200k–400k

Rozpraszanie mocy @ rezystancja (µW @ Ohm)

375@1k, 950@5k, 1075@10k, 875@25k, 600@50k, 450@75k, 350@100k, 200@200k, 100@400k

* Uwaga: Aby uzyskać najlepszą dokładność termistora, gdy używane są również wyjścia prądowe, należy zawsze konfigurować termistory na najniższych numerach kanałów, a wyjścia prądowe na najwyższych numerach kanałów.

Wstępnie zdefiniowane krzywe termistorów

Dokładność (°C) @ Zakres (°C)

2252

0.2 °C @ -40 °C do  70 °C

2.5 °C @  70 °C do 150 °C

3K

0.2 °C @ -40 °C do  70 °C

2.5 °C @  70 °C do 150 °C

10k typ 2

0.75 °C @ -40 °C do -20 °C

0.2  °C @ -20 °C do 120 °C

0.6  °C @ 120 °C do 150 °C

10k typ 3

0.5 °C @ -40 °C do -20 °C

0.3 °C @ -20 °C do 120 °C

0.6 °C @ 120 °C do 150 °C

Niestandardowo

zależny od krzywej

Czas odświeżania danych

550 ms wszystkie kanały

Wejście 0-400 kOhm (wymaga oprogramowania sprzętowego w wersji 3.0.0 lub nowszej)

Dostępne kanały

0-7 *

Zakres wejściowy (Ohm)

0-400k

Dokładność (Ohm @ Zakres)

większa z wartości 3 Ohm lub 0,5%@0-25k,

400@25k–50k, 900@50k–75k, 1.5k@75k–100k, 5k@100k–200k, 20k@200k–400k

Wzmocnienie Współczynnik temperaturowy

500 ppm/°C

Rozdzielczość (Ohm @ Zakres)

0.5@0–1k, 1@1k–5k, 2@5k–10k, 5@10k–25k, 50@25k–100k, 200@100k–200k, 700@200k–400k

Rozpraszanie mocy @ rezystancja (µW @ Ohm)

375@1k, 950@5k, 1075@10k, 875@25k, 600@50k, 450@75k, 350@100k, 200@200k, 100@400k

Czas odświeżania danych

550 ms

* Uwaga: Aby uzyskać najlepszą dokładność rezystancji, gdy używane są również wyjścia prądowe, należy zawsze konfigurować typ kanału 0-400 kOhm na najniższych numerach kanałów i wyjścia prądowe na najwyższych numerach kanałów.

Wejście dyskretne DC

Dostępne kanały

0–7

Zakres napięcia wejściowego

5–30 V DC

Minimalne napięcie włączenia

5.0 V

Maksymalne napięcie wyłączenia

1.5 V

Impedancja wejściowa

> 425 KOhm

Maks. Częstotliwość wejściowa (50% fali prostokątnej)

10000 Hz

Wejście przełącznikowe, zasilane

Dostępne kanały

0–7

Napięcie obwodu otwartego (przełącznik otwarty)

10.5 V (minimum)

Ograniczenie prądu kanału

1.1 mA max.

Prąd roboczy kanału

0.63 mA typowo

Minimalna rezystancja wyłączenia

3300 Ohm

Maksymalna rezystancja włączenia

1200 Ohm

Minimalne napięcie włączenia

5 V

Maksymalne napięcie wyłączenia

1.5 V

Maksymalne ciągłe napięcie wejściowe

32 V

Impedancja wejściowa

> 425 Kohm

Maks. Częstotliwość (50% fali prostokątnej)

10000 Hz

Dyskretne wejście licznikowe

Dostępne kanały

0–1

Zakres napięcia wejściowego

5–30 V DC

Próg włączenia

5 V

Próg wyłączenia

1.5 V

Impedancja wejściowa

> 425 KOhm

Maks. Częstotliwość (50% fali prostokątnej): Stan, zatrzaski, licznik

10000 Hz

Maks. Częstotliwość (50% fali prostokątnej): Szerokość impulsu włączenia/wyłączenia, Okres, Częstotliwość

2000 Hz

Maks. Częstotliwość (50% fali prostokątnej): Włączanie/wyłączanie sumowania

750 Hz

Rozdzielczość pomiaru szerokości impulsu

100 mikrosekund

Błąd pomiaru szerokości impulsu (fala prostokątna 50%)

0.1%    0 do   20 Hz

  1%   21 do  200 Hz

  5%  201 do 2000 Hz

Błąd okresu/częstotliwości (50% fali prostokątnej)

0.05%   0 do   20 Hz

 0.1%  21 do  200 Hz

   1% 201 do 2000 Hz

Dyskretne wyjście obniżające napięcie DC

Dostępne kanały

0-7 (4-7, jeśli używane są wejścia termopary)

Zakres napięcia linii

5–30 V DC

Maksymalny prąd ciągły

1.0 A

Prąd szczytowy (< 10 ms)

4.0 A

Zalecany bezpiecznik / wyłącznik automatyczny

1 A na 30 V DC

Spadek napięcia wyjściowego

175 mV na 1 A

Wyciek w stanie wyłączenia (na kanał)

< 80 µA na 24 V, -20 do +70 °C

Szczytowe napięcie blokowania

32 V

Okres TPO (min., maks., rozdzielczość)

0.004, 4294967, 0.001

Czas włączenia/wyłączenia

20 ms nominalnie

Wyjście przekaźnikowe typu C

Dostępne kanały

8, 9

Zakres napięcia linii

0–250 V AC lub 5–30 V DC

Napięcie zacisku

440 V nominalnie

Prąd znamionowy

5 A na kanał

Prąd udarowy

6 A wartość szczytowa przez 1 sekundę

Zalecany bezpiecznik / wyłącznik automatyczny

5 A at 250 V AC / > 30 V DC na kanał

Początkowa rezystancja styku

< 100 milliohm

Czas włączenia

8 ms

Czas wyłączenia

4 ms

Żywotność (zgodnie ze specyfikacją)

Min. 30 000 cykli przy maks. wartościach znamionowych

Żywotność mechaniczna

Min. 10 000 000 cykli

Napięcia wyjściowe

Dostępne kanały

4–7

Zakres

0–10 V

Rozdzielczość

2.5 mV

Dokładność

±0.3% zakresu ( ±30 mV )

Wzmocnienie Współczynnik temperaturowy

50 ppm/°C

Współczynnik temperaturowy offsetu

20 ppm/°C

Szybkość narastania sygnału wyjściowego

> 15 V/ms

Minimalna rezystancja obciążenia

7.5 kOhm

Impedancja wyjściowa

< 10 Ohm

Prąd zwarcia

20 mA

Czas odświeżania danych

Nominalnie 20 ms. Proporcjonalnie do czasu skanowania we/wy.

Wyjścia prądowe

Dostępne kanały

4–7

Zakres wyjścia

0–20 mA

Rozdzielczość

5 µA

Dokładność

±0.325% zakresu (±65 µA)

Wzmocnienie Współczynnik temperaturowy

60 ppm/°C

Szybkość narastania sygnału wyjściowego

> 10 mA/ms

Maksymalna rezystancja pętli

700 Ohm

Czas odświeżania danych

Nominalnie 20 ms. Proporcjonalnie do czasu skanowania we/wy.

Specyfikacja ogólna

Ethernet

Dwa przełączalne porty Gigabit-owe; łączenie w łańcuch; ETH1 z możliwością zasilania urządzenia 802.3af PoE

USB

1 x USB 2.0 HS

Pamięć

GRV-R7-MM1001-10: 1 GB RAM, 4.0 GB pamięć użytkownika

GRV-R7-MM2001-10: 2 GB RAM, 7.0 GB pamięć użytkownika

Zasilanie

802.3af PoE Class 0   lub   10–32 V DC

Pobór mocy

10 W

Maks. Przetrwałe wejście (kanały 0-7)

32 V DC

Izolacja (między kanałami 0-7)

Brak

Izolacja (między kanałem 8 lub 9 a wszystkimi pozostałymi)

3000 V AC_rms 1 min.

Izolacja (pole do sieci Ethernet / wejście zasilania)

1500 V AC_rms 1 min.

Minimalna wersja oprogramowania sprzętowego groov RIO

GRV-R7-MM1001-10: N/A

GRV-R7-MM2001-10: 3.0.0

Minimalna wersja oprogramowania sprzętowego groov EPIC

GRV-R7-MM1001-10: 2.0.0 (3.0.0 dla termistorów)

GRV-R7-MM2001-10: 3.0.0

Minimalna wersja projektu PAC

GRV-R7-MM1001-10: 10.3000 (10.3003 dla termistorów)

GRV-R7-MM2001-10: 10.3003

Minimalna wersja pakietu bibliotek dla CODESYS

GRV-R7-MM1001-10: 2.0.0.0 (2.0.1.0 dla termistorów)

GRV-R7-MM2001-10: 2.0.1.0

Rozmiar przewodu złącza polowego

28–14 AWG

Moment obrotowy, śruba złącza polowego

2.5 in-lb (0.28 N-m)

Rozmiar przewodu złącza zasilania

22–14 AWG

Moment obrotowy, śruby złącza zasilania DC

7.0 in-lb (0.79 N-m)

Moment dokręcenia śruby zaczepu do montażu na panelu

2.0 in-lb (0.23 N-m)

Temperatura (pracy)

-20 °C do +70 °C

Temperatura (przechowywania)

-40 °C do +85 °C

Wilgotność względna (bez kondensacji)

5–95%

MTBF (minimalny, 25 °C)

1.2 Mh

Certyfikaty

UL/cUL (klasa 1, dział 2); CE, ATEX (kategoria 3, strefa 2), RoHS; DFARS; Certyfikat CB; UKCA

Gwarancja

30 miesięcy
