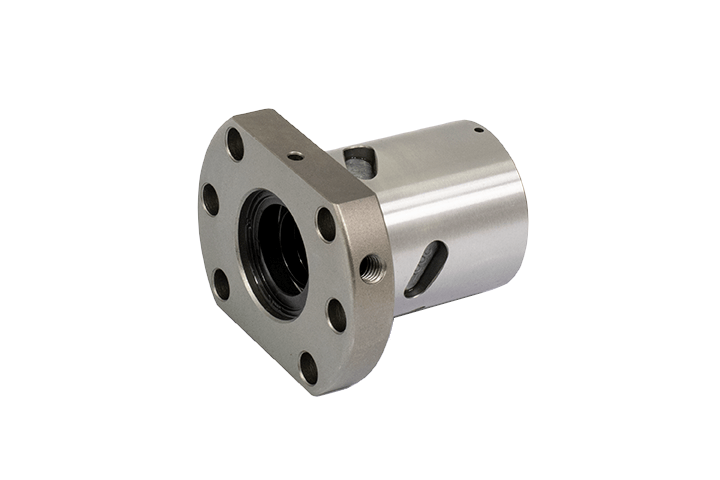

Nakrętka kulowa kołnierzowa SFNUR03205T4D
Opis
Nakrętki kulowe marki TBI MOTION typu SFNU/SFU wykonane są wg. DIN 69051 wersja B.
Obieg kulek – wewnętrzny.
Materiał nakrętki – SCM415H (twardość ~ 58-62 HRC).
Materiał stalowych kulek – SUJ2 (twardość 60 HRC UP).
Nakrętki dostarczane są osobno.

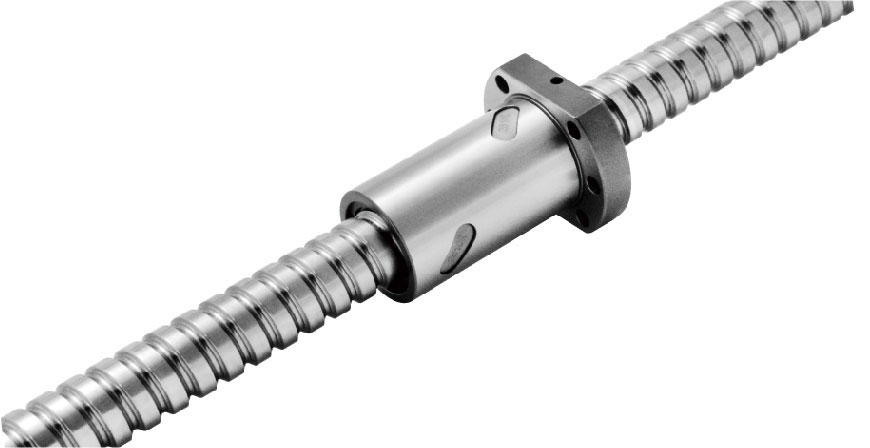

Procedura montażu nakrętki na śrubie kulowej.
1. Usunięcie taśmy zabezpieczającej. |
2. Dosunięcie trzpienia do końca śruby kulowej. |
3. Wkręcenie nakrętki kulowej wzdłóż gwintu śruby. |
4. Upewnienie się, że całą długość nakrętki znajduje się na śrubie. |
SFU_SFNU_R_1903.pdf
Informacje dodatkowe
| Waga | 0,5880 kg |
|---|---|
| Producent | TBI MOTION |
| Jednostka miary | szt. |
| Nośność dynamiczna [kN] | 18,855 |
| Nośność statyczna [kN] | 62,225 |
| Skok (mm) | 5 |
| Termin realizacji | 4-6 tygodni |
| Średnica [mm] | 32 |
| Wymiar A [mm] | 80 |
| Wymiar B [mm] | 12 |
| Wymiar L [mm] | 52 |
| Wymiar D [mm] | 50 |
| Wymiar W [mm] | 65 |
| Wymiar X [mm] | 9 |
