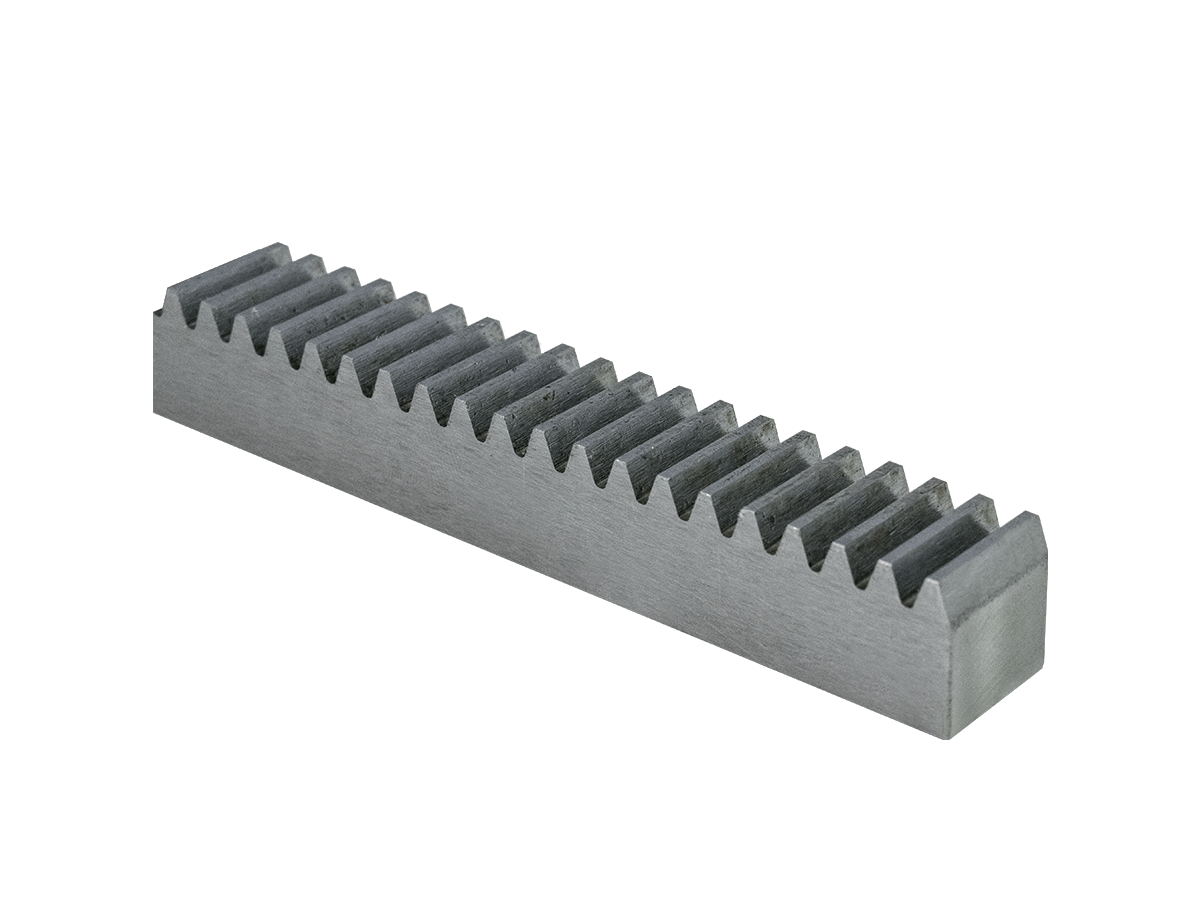

Listwa zębata Moduł 2.5 25x25x500mm
Opis
Specyfikacja techniczna:
– Boczne powierzchnie szlifowane
– Tolerancja podziałki +/- 20um
– Tolerancja podziałki +/- 30um na każde 500mm
– Klasa dokładności zębów od 8 do 9 dla normy DIN 3962/63/67
– Proste uzębienie
– Kąt przyporu 20 o
– Materiał C40 UNI 7845
| L=500 | L=1000 | L=2000 | L=3000 | ||||||
Moduł | hp | he x S | kod | [kg] | kod | [kg] | kod | [kg] | kod | [kg] |
1 | 14 | 15×15 | A0001 | 0,82 | A0011 | 1,50 | A0021 | 3,10 | A0031 | 4,90 |
1,5 | 15,5 | 17×17 | A0002 | 1,00 | A0012 | 2,00 | A0022 | 4,00 | A0032 | 6,10 |
2 | 18 | 20X20 | A0003 | 1,40 | A0013 | 2,70 | A0023 | 5,40 | A0033 | 8,40 |
2,5 | 22,5 | 25X25 | A0004 | 2,10 | A0014 | 4,30 | A0024 | 8,60 | A0034 | 11,90 |
3 | 27 | 30X30 | A0005 | 3,10 | A0015 | 6,30 | A0025 | 12,50 | A0035 | 18,60 |
4 | 21 | 25X25 | – | – | A0016 | 3,65 | A0026 | 7,30 | A0036 | 10,90 |
4 | 26 | 30X30 | – | – | A0017 | 6,00 | A0027 | 11,90 | A0037 | 18,10 |
4 | 36 | 40X40 | A0008 | 5,50 | A0018 | 11,10 | A0028 | 22,00 | A0038 | 31,30 |
5 | 45 | 50X50 | A0009 | 8,30 | A0019 | 17,50 | A0029 | 34,60 | A0039 | 45,30 |
6 | 54 | 60X60 | – | – | A0020 | 25,00 | A0030 | 51,00 | – | – |
8 | 72 | 80X80 | A0040 | 21,40 | A0041 | 42,70 | A0042 | 85,40 | – | – |
listwy_zebate_mod.pdf
Informacje dodatkowe
| Waga | 2,1000 kg |
|---|---|
| Moduł zęba | 2,5 |
| Jednostka miary | szt. |
| Długość listwy | 500 |
| Szerokość listwy | 25 |
| Wysokość listwy | 25 |
