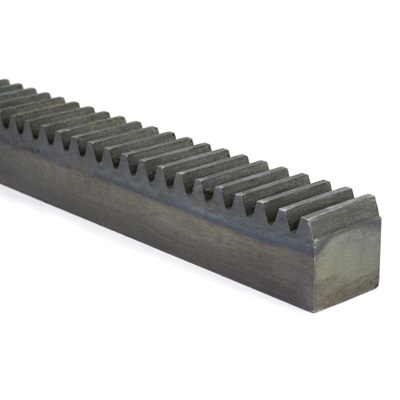

Listwa zębata Moduł 2 20x20x2000mm
Opis
Specyfikacja techniczna:
– Boczne powierzchnie szlifowane
– Tolerancja podziałki +/- 20um
– Tolerancja podziałki +/- 30um na każde 500mm
– Klasa dokładności zębów od 8 do 9 dla normy DIN 3962/63/67
– Proste uzębienie
– Kąt przyporu 20 o
– Materiał C40 UNI 7845
|
|
L=500 |
L=1000 |
L=2000 |
L=3000 |
||||||
|
Moduł |
hp |
he x S |
kod |
[kg] |
kod |
[kg] |
kod |
[kg] |
kod |
[kg] |
|
1 |
14 |
15×15 |
A0001 |
0,82 |
A0011 |
1,50 |
A0021 |
3,10 |
A0031 |
4,90 |
|
1,5 |
15,5 |
17×17 |
A0002 |
1,00 |
A0012 |
2,00 |
A0022 |
4,00 |
A0032 |
6,10 |
|
2 |
18 |
20X20 |
A0003 |
1,40 |
A0013 |
2,70 |
A0023 |
5,40 |
A0033 |
8,40 |
|
2,5 |
22,5 |
25X25 |
A0004 |
2,10 |
A0014 |
4,30 |
A0024 |
8,60 |
A0034 |
11,90 |
|
3 |
27 |
30X30 |
A0005 |
3,10 |
A0015 |
6,30 |
A0025 |
12,50 |
A0035 |
18,60 |
|
4 |
21 |
25X25 |
– |
– |
A0016 |
3,65 |
A0026 |
7,30 |
A0036 |
10,90 |
|
4 |
26 |
30X30 |
– |
– |
A0017 |
6,00 |
A0027 |
11,90 |
A0037 |
18,10 |
|
4 |
36 |
40X40 |
A0008 |
5,50 |
A0018 |
11,10 |
A0028 |
22,00 |
A0038 |
31,30 |
|
5 |
45 |
50X50 |
A0009 |
8,30 |
A0019 |
17,50 |
A0029 |
34,60 |
A0039 |
45,30 |
|
6 |
54 |
60X60 |
– |
– |
A0020 |
25,00 |
A0030 |
51,00 |
– |
– |
|
8 |
72 |
80X80 |
A0040 |
21,40 |
A0041 |
42,70 |
A0042 |
85,40 |
– |
– |
listwy_zebate_mod.pdf
Informacje dodatkowe
| Waga | 2,7000 kg |
|---|---|
| Jednostka miary | szt. |
| Długość listwy | 2000, 2000 |
| Moduł zęba | 2, 2 |
| Szerokość listwy | 20, 20 |
| Wysokość listwy | 20, 20 |
| bw | , |
