Poziomy IP silników elektrycznych oraz ich konsekwencje

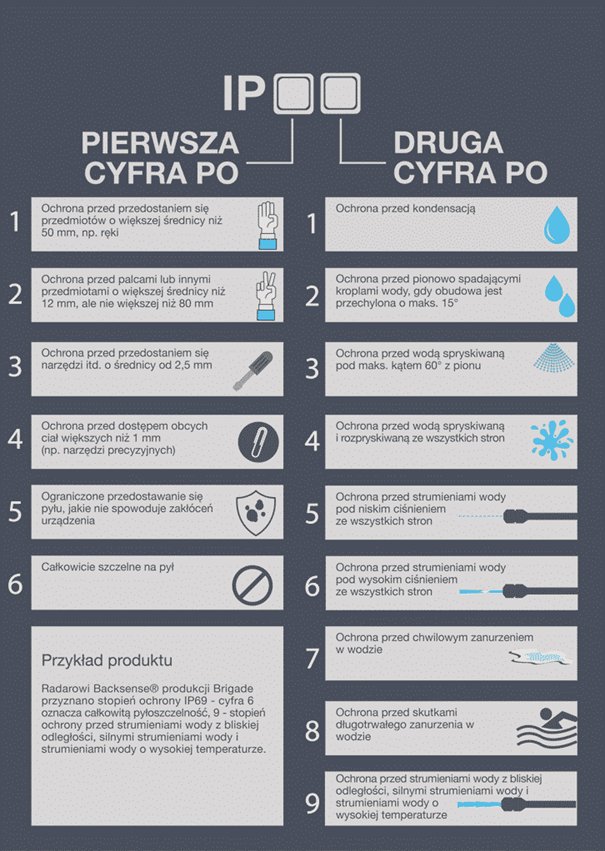

Oznaczenie IP (ang. International Protection Rating) – według normy EN 60529:2003, jest to miara liczbowa określająca bezpieczeństwo użytkowników przed dostępem ciał stałych oraz skutkami dostępu wody lub innych cieczy. Oznaczenie IP składa się najczęsciej z dwóch cyfr oraz dodatkowych liter uzupełniających:
Pierwsza cyfra po IP:

• Ochrona przed przedostaniem się przedmiotów o większej średnicy niż 50 mm.
• Ochrona przed przedmiotami o większej średnicy niż 12 mm, ale nie większej niż 80 mm.
• Ochrona przed przedostaniem się narzędzi itd. o średnicy od 2,5 mm.
• Ochrona przed dostępem obcych ciał większych niż 1 mm (np. narzędzi precyzyjnych).
• Ograniczone przedostawanie się pyłu, jakie nie spowoduje zakłóceń urządzenia.
• Całkowicie szczelne na pył.

Druga cyfra po IP:

• Ochrona przed kondensacją.
• Ochrona przed pionowo spadającymi kroplami wody, gdy obudowa jest przechylona o maks. 15°.
• Ochrona przed wodą spryskiwaną pod maks. kątem 60° z pionu.
• Ochrona przed wodą spryskiwaną i rozpryskiwaną ze wszystkich stron.
• Ochrona przed strumieniami wody pod niskim ciśnieniem ze wszystkich stron.
• Ochrona przed strumieniami wody pod wysokim ciśnieniem ze wszystkich stron.
• Ochrona przed chwilowym zanurzeniem w wodzie.
• Ochrona przed skutkami długotrwałego zanurzenia w wodzie.
• Ochrona przed strumieniami wody z bliskiej odległości, silnymi strumieniami wody i strumieniami wody o wysokiej temperaturze.

Skutkami zastosowania podwyższonego poziomu IP może być:
– słabsze odprowadzenie ciepła (ze względu na szczelniejszą obudowę),
– większe opory jałowe silnika (ze względu na dodatkowe opory tracia uszczelek),
– możliwe wytworzenie kondensatu wewnątrz silnika, przy pracy w szerokim zakresie temperatur
– konieczność stosowania odpowietrzników (w przypadku dużych różnic temperatur, by silnik nie zaciągnął z otoczenia wody)
W naszej ofercie posiadamy silniki o podwyższonym poziomie IP, wśród nich:
Silniki BLDC z IP66 oraz IP55 https://pivexin-tech.com/pub/media/pdf/katalogi/Intecno_BLDC_IP66_200114.pdf
BLDC ip55: https://pivexin-tech.com/pub/media/pdf/katalogi/Intecno_BLDC_GREEN_200114.pdf
Silniki krokowe z IP65,- https://pivexin-tech.com/pl/oferta/silniki-i-przekladnie/napedy-krokowe-i-serwokrokowe/silniki-krokowe-zintegrowane.html
Silniki serwokrokowe z IP65 – https://pivexin-tech.com/pl/oferta/silniki-i-przekladnie/napedy-krokowe-i-serwokrokowe/silniki-serwokrokowe-zintegrowane.html
Silniki serwo z IP65 oraz 69K – https://pivexin-tech.com/pl/oferta/silniki-i-przekladnie/napedy-serwo/serwosilniki-ac.html
Silniki AC z IP66 – https://pivexin-tech.com/pl/oferta/silniki-i-przekladnie/napedy-ac/silniki-ac.html
„Źródło:https://brigade-electronics.com/pl/tabela-stopni-ochrony-ip-w-zakresie-bezpieczenstwa-dla-pojazdow-uzytkowych/
