Zaciski do prowadnic i wózków

Zaciski do prowadnic i w zk w

Zaciski do prowadnic i wózków

Zaciski do prowadnic i wózków w wykonaniu z ręczną dźwignią oraz w wykonaniu sterowania pneumatycznego. Zaciski są dostosowane do wózków i szyn TBI MOTION. Cechują się bardzo dobrym dopasowaniem do profili szyn, dużą trwałością (minimum kilkadziesiąt tysięcy cykli).

Każdorazowy dobór zacisku jest indywidualny – na zapytanie.



Brak wartości w polu "video".
Zaciski do prowadnic i w zk w

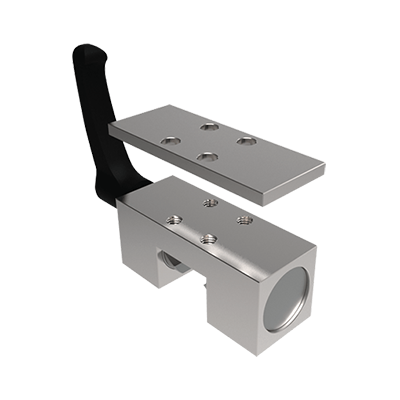

Zaciski do prowadnic i wózków Zaciski ręczne

Otwieranie i zamykanie bez użycia narzędzi (dwustabilne) za pomocą obrotowej dźwigni zaciskowej.

Rozwiązanie bezobsługowe do 50 000 cykli zaciskania statycznego.

  1. Prowadnica szynowa profilowa
  2. Dźwignia zaciskowa z tworzywa sztucznego – dowolna regulacja (odblokowanie przez podniesienie)
  3. Szczęki zaciskowe – gwarancja symetrycznego działania sił dzięki swobodnemu łożyskowaniu
  4. Obudowa ze stali niklowanej chemicznie
Dedykowany wózek Kod zacisku Siła utrzymująca Moment dokręcania Kierunek montażu
TRH15FL_FN, TRH15VL_VN HK1501A 1200 [N] 5 [Nm] od góry
TRH20FE_FN, TRH20VE_VN HK2001A 1200 [N] 7 [Nm] od góry
TRH25FE_FN, TRH25VE_VN HK2501A 1200 [N] 7 [Nm] od góry
TRH30FE_FN, TRH30VE_VN HK3001A 2000 [N] 15 [Nm] od góry
TRH35FE_FN, TRH35VE_VN HK3501A 2000 [N] 15 [Nm] od góry
TRH45FE_FL, TRH45VE_VL HK4501A 2000 [N] 15 [Nm] od góry

Brak wartości w polu "video".

Zaciski pneumatyczne

Otwieranie bez wykorzystania energii (NO), zamykanie za pomocą ciśnienia.

Wysoka trwałość do 5 mln cykli zaciskania statycznego.

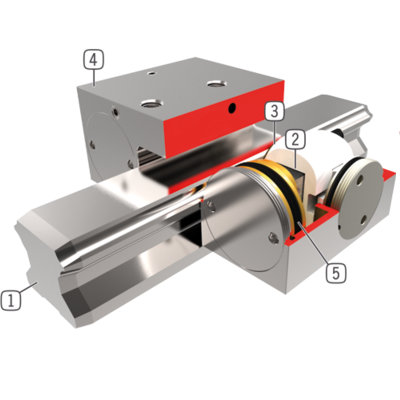

  1. Prowadnica szynowa profilowa
  2. Mechanizm klinowy – przeniesienie sił między tłokiem, a szczękami zaciskowymi
  3. Szczęki zaciskowe – dociskane do powierzchni dociskowych prowadnicy szynowej profilowej
  4. Obudowa – ze stali niklowanej chemicznie
  5. Tłok pneumatyczny – tłok porusza mechanizm klinowy w kierunku
Dedykowany wózek Kod zacisku Siła utrzymująca Ciśnienie robocze Kierunek montażu
TRH15FL_FN, TRH15VL_VN MK1501A 650 [N] 6 [bar] od góry
TRH20FE_FN, TRH20VE_VN MK2001A 1000 [N] 6 [bar] od góry
TRH25FE_FN, TRH25VE_VN MK2501A 1200 [N] 6 [bar] od góry
TRH30FE_FN, TRH30VE_VN MK3001A 1750 [N] 6 [bar] od góry
TRH35FE_FN, TRH35VE_VN MK3501A 2000 [N] 6 [bar] od góry
TRH45FE_FL, TRH45VE_VL MK4501A 2250 [N] 6 [bar] od góry

Brak wartości w polu "video".

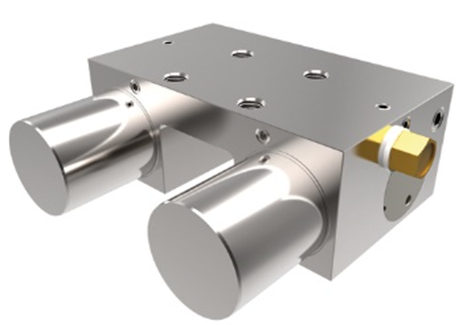

Inne

Inne na zapytanie
