Przekładnie wieńcowe

Przekładnia wieńcowa to gotowy do montażu produkt składający się z kilku kluczowych komponentów: łożyska wieńcowego, kół zębatych modułowych, adaptera wejściowego, łożysk dodatkowych, uszczelek. Całość zabudowana jest w jednej, szczelnej obudowie. Sercem przekładni jest koło zębate o pokaźnej średnicy, czyli innymi słowami wieniec zębaty. Ten element pozwala na przeniesienie ogromnych momentów obrotowych (nawet do 40.000 Nm), a dzięki precyzyjnie dopasowanemu uzębieniu umożliwia również osiągnięcie bardzo niskich luzów kątowych (poniżej 0,02°). Wieniec zębaty współpracuje z mniejszym kołem napędowym, przez co uzyskujemy dodatkowe przełożenie. Standardowa seria obejmuje zakres średnic od 229mm do 1091mm. Poza standardowym wykonaniem przekładnie wieńcowe są w pełni modyfikowalne więc możemy dostosować je do twojej aplikacji.

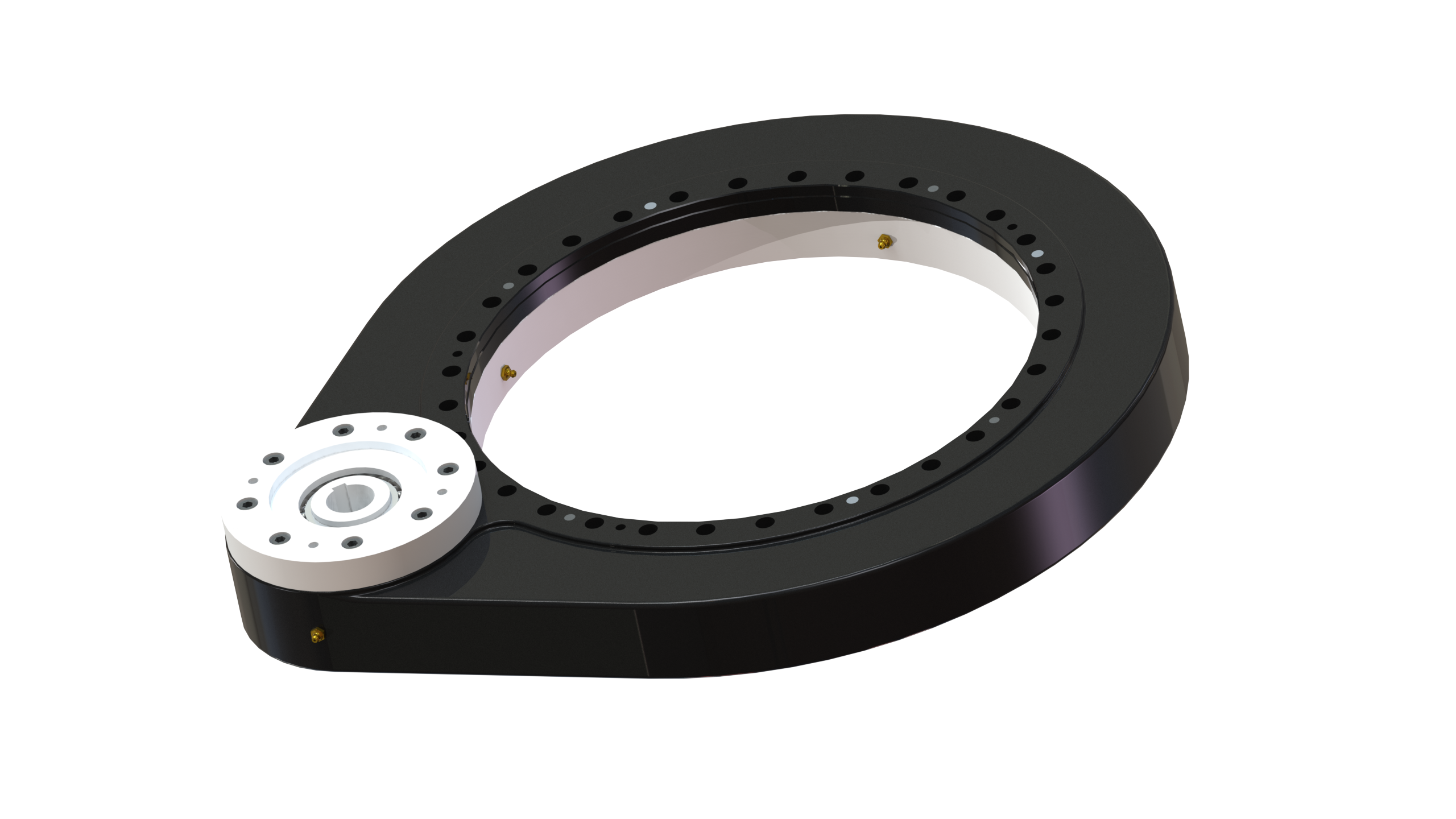

Przekładnia wieńcowa - uzębienie zewnętrzne

Przekładnia wieńcowa z uzębieniem zewnętrznym i pojedynczym napędem. Standardowe wykonanie obejmuje trzy serie pod kątem obciążalności: L – Light, M – Medium, H – High.

• Średnice podziałowe od 229mm do 1091mm,
• Moment napędowy do 40.000 Nm,
• Obciążenie osiowe do 3000 kN,
• Obciążenie promieniowe do 1145 kN,
• Moment przechylający do 550 kNm,
• Luz kątowy nawet < 0,015°,
• Obudowa żeliwna.

Dodatkowe opcje:

• Możliwość wykonania wg. wytycznych klienta,
• Wykonanie obudowy z aluminium,
• Wykonanie nierdzewne,
• Kilka zębatek napędowych,
• Dodatkowe wejście pod montaż enkodera.

L – Light series	M – Medium series	H – Heavy series
PT-L-0229-O-B-S.zip	–	–
PT-L-0311-O-B-S.zip	PT-M-0311-O-B-S.zip	–
PT-L-0411-O-B-S.zip	PT-M-0411-O-B-S.zip	PT-H-0455-O-B-S.zip
PT-L-0541-O-B-S.zip	PT-M-0541-O-B-S.zip	PT-H-0555-O-B-S.zip
PT-L-0641-O-B-S.zip	PT-M-0641-O-B-S.zip	PT-H-0655-O-B-S.zip
PT-L-0741-O-B-S.zip	PT-M-0741-O-B-S.zip	PT-H-0755-O-B-S.zip
PT-L-0841-O-B-S.zip	PT-M-0841-O-B-S.zip	PT-H-0855-O-B-S.zip
PT-L-0941-O-B-S.zip	PT-M-0941-O-B-S.zip	PT-H-0955-O-B-S.zip
PT-L-1091-O-B-S.zip	PT-M-1091-O-B-S.zip	–

Brak wartości w polu "video".

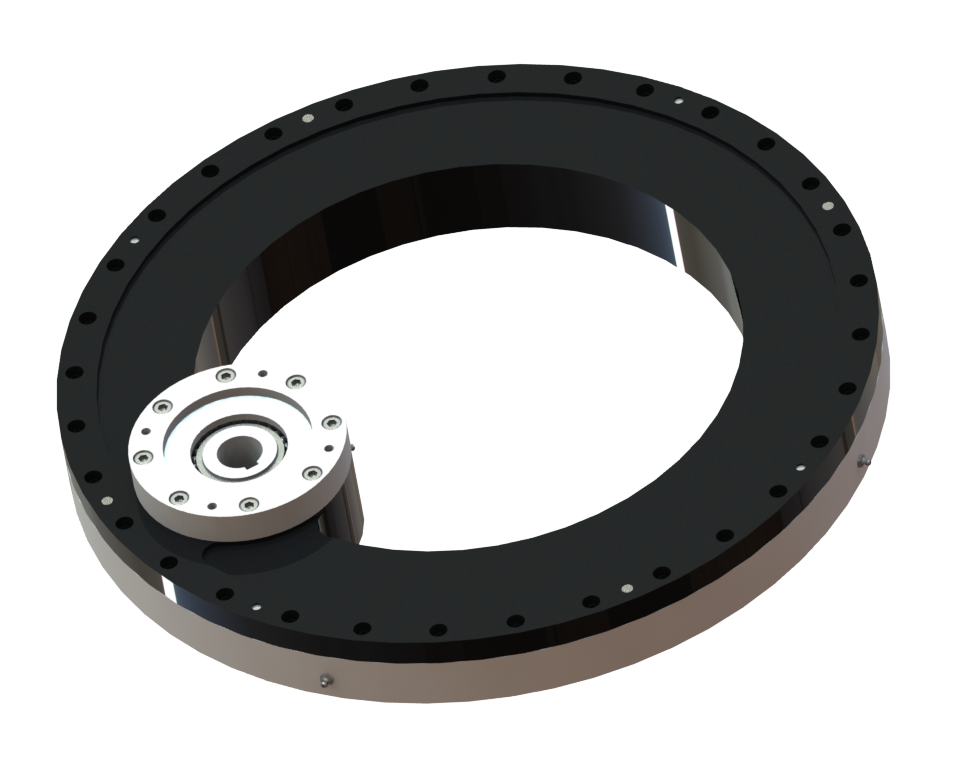

Przekładnia wieńcowa - uzębienie wewnętrzne

Przekładnia wieńcowa z uzębieniem wewnętrznym i pojedynczym napędem. Standardowe wykonanie obejmuje trzy serie pod kątem obciążalności: L – Light, M – Medium, H – High.

• Średnice podziałowe od 311mm do 1091mm,
• Moment napędowy do 40.000 Nm,
• Obciążenie osiowe do 3000 kN,
• Obciążenie promieniowe do 1145 kN,
• Moment przechylający do 550 kNm,
• Luz kątowy nawet < 0,015°,
• Obudowa żeliwna,

Dodatkowe opcje:

• Możliwość wykonania wg. wytycznych klienta,
• Wykonanie obudowy z aluminium,
• Wykonanie nierdzewne,
• Kilka zębatek napędowych,
• Dodatkowe wejście pod montaż enkodera.

L – Light series	M – Medium series	H – Heavy series
PT-L-0311-I-B-S.zip	PT-M-0311-I-B-S.zip	–
PT-L-0411-I-B-S.zip	PT-M-0411-I-B-S.zip	PT-H-0455-I-B-S.zip
PT-L-0541-I-B-S.zip	PT-M-0541-I-B-S.zip	PT-H-0555-I-B-S.zip
PT-L-0641-I-B-S.zip	PT-M-0641-I-B-S.zip	PT-H-0655-I-B-S.zip
PT-L-0741-I-B-S.zip	PT-M-0741-I-B-S.zip	PT-H-0755-I-B-S.zip
PT-L-0841-I-B-S.zip	PT-M-0841-I-B-S.zip	PT-H-0855-I-B-S.zip
PT-L-0941-I-B-S.zip	PT-M-0941-I-B-S.zip	PT-H-0955-I-B-S.zip
PT-L-1091-I-B-S.zip	PT-M-1091-I-B-S.zip	–

Brak wartości w polu "video".

Łożyska wieńcowe

Szeroki wybór łożysk wieńcowych. Wykonanie z uzębieniem wewnętrznym, zewnętrznym czy też bez uzębienia.

• Średnice od 180mm do 5000mm,
• Łożyska kulkowe, wałeczkowe lub krzyżowe,
• Obciążenie osiowe do 10.000 kN,
• Obciążenie promieniowe do 2250 kN,
• Moment przechylający do 45.000 kNm.

Dodatkowe opcje:

• Możliwość wykonania wg. wytycznych klienta,
• Możliwość wykonania elementów o średnicy do 11m,
• Specjalne powłoki antykorozyjne.

Dostępne na zapytanie.
