Moduły napędzane pasem zębatym
Moduły liniowe to bardzo uniwersalny produkt, mogą być stosowane jako pojedyncze osie lub w połączeniu z innymi tworzyć kompletny system wieloosiowy. Kompleksowa budowa systemów osi liniowych NADELLA zawiera wszystkie komponenty technologii ruchu liniowego kończąc na przyłączu silnika. Osie zawierają układy liniowe z prowadnicami rolkowymi lub kulkowymi z recyrkulacją, napęd realizowany jest poprzez pasy zębate, śruby kulowe lub listwy zębate. Dzięki uniwersalności osi możesz szybko i precyzyjnie zrealizować swój projekt.
Seria AXNP-Z
Osie liniowe z napędem pasowym. Obudowa zamknięta z prowadzeniem liniowym na rolkach lub wózkach kulkowych. Dzięki zwartej konstrukcji oraz uniwersalności zastosowania można szybko i precyzyjnie zaprojektować oraz zrealizować swoją aplikację.
• Maksymalne obciążenie wózka do 30 kN
• Wysoka prędkość do 10 m/s
• Długość do 6m (dłuższe na zapytanie)
• Solidny profil – małe ugięcie
• Wysoka ochrona przed brudem i kurzem dzięki zamkniętemu profilowi i dodatkowej osłonie
• Wysoka powtarzalność ruchów ±0,05 mm
• Wygodne serwisowanie (do 5.000 km przed ponownym smarowaniem)
Dodatkowe opcje:
• Czujniki indukcyjne
• Dodatkowa osłona pasa zębatego
• Adapter dla napędu
• Prowadnice rolkowe lub recyrkulacyjne
Dostępne rozmiary profili:
45 | 65 | 80 | 100
Brak wartości w polu "video".

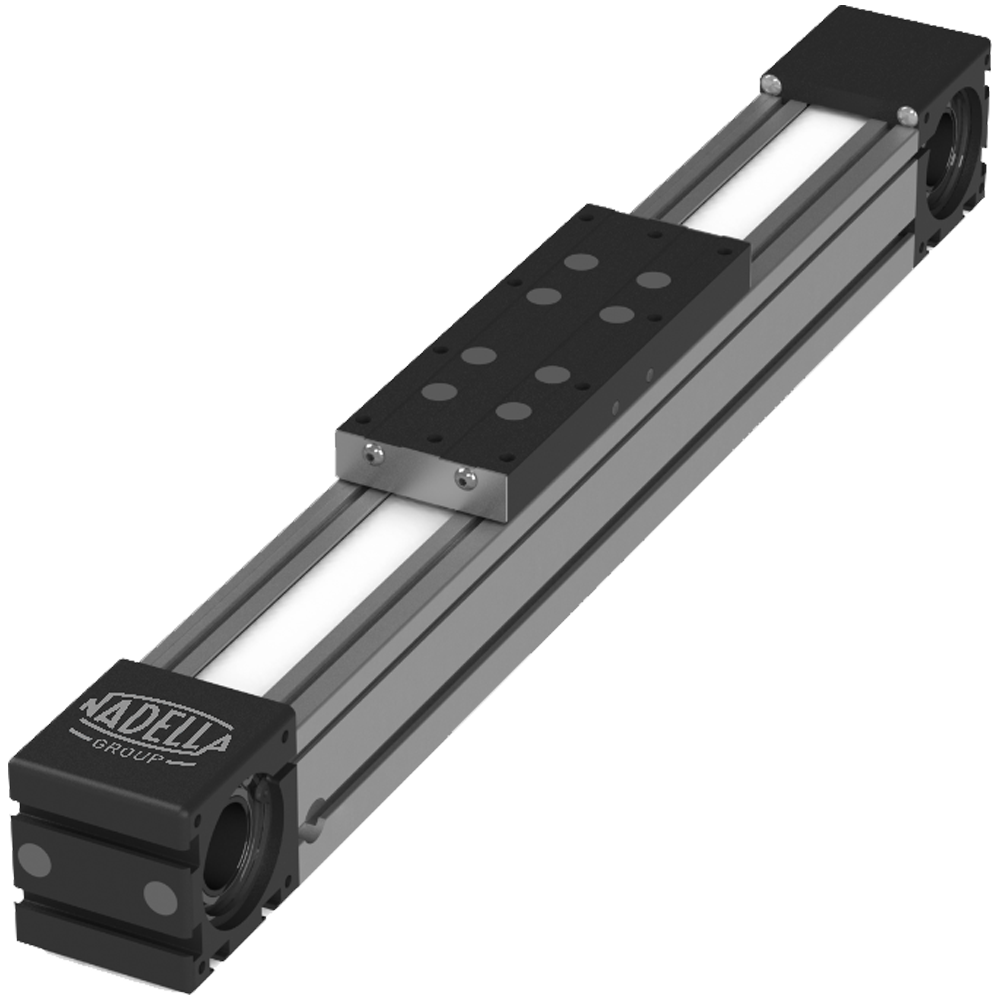

Seria CLS
Moduły serii CLS napędzane są pasami o podziałce AT. Pas jest wtopiony w profil, dzięki czemu konstrukcja modułu jest doszczelniona. Napęd przyłącza się do jednej z głowic napędowych przy końcu modułu, napinanie pasa odbywa się na wózku jezdnym.
• Maksymalne obciążenie wózka do 11,5 kN
• Wysoka prędkość do 4 m/s
• Solidny profil – małe ugięcie
• Wysoka ochrona przed brudem i kurzem
• Wysoka powtarzalność ruchów ±0,1 mm
Dodatkowe opcje:
• Adapter dla napędu
• Wózki w wykonaniu krótkim, długim lub ekstra długim
• Możliwość wykonania z podwójną prowadnicą prostopadłą
Dostępne rozmiary profili:
60 | 90
Brak wartości w polu "video".
Seria AMC
Moduły napędzane paskiem zębatym typu AT, który pracuje poza profilem. Prowadzenie za pomocą pojedynczej lub podwójnej szyny, które również zamontowane są na zewnątrz obudowy. Napęd przyłączony do jednej z głowic modułu.
• Maksymalne obciążenie wózka do 15,5 kN
• Dokładność pozycjonowania ±0,1 mm
• Solidny profil – małe ugięcie
• Prędkość do 3 m/s
Dodatkowe opcje:
• Możliwość wykonania z dwoma prowadnicami zamontowanymi prostopadle lub równolegle do siebie.
Dostępne rozmiary profili:
45 | 65 | 120 | 180
Brak wartości w polu "video".

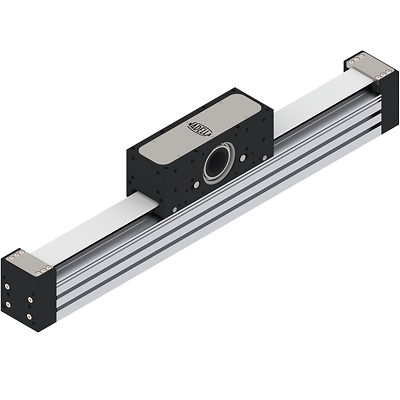

Seria VER Seria VER
Moduł typu Omega. Pas zębaty jest zamocowany na sztywno, koło napędowe zabudowane jest w ruchomym wózku. Moduł szczególnie dedykowany dla osi pionowych.
• Maksymalne obciążenie wózka do 11,5 kN
• Dokładność pozycjonowania ±0,1 mm
• Solidny profil – małe ugięcie
• Prędkość do 3 m/s
Dodatkowe opcje:
• Możliwość wykonania z podwójną prowadnicą
Dostępne rozmiary profili:
60 | 90 | 120 | 150 | 180
