Dodatkowe akcesoria do wózków

Prowadnice liniowe (otwory gwintowane) TR-K. W bogatej ofercie techniki liniowej można znaleźć m.in prowadnice oraz wózki liniowe marki TBI MOTION, charakteryzujące się wysoką jakością wykonania, dużą sztywnością oraz dokładnością pozycjonowania. Wózki oraz prowadnice TBI MOTION są wykorzystywane również jako zamienniki produktów innych producentów takich jak HIWIN, PMI, SKF, itd. Stosowane są w aplikacjach, gdzie wymagana jest wysoka precyzja, powtarzalność, płynność ruchu oraz duża szybkość. Wałki prowadzące hartowane oraz szlifowane wraz z łożyskami liniowymi kulkowymi stanowią alternatywę dla szyn i wózków liniowych. Oferowana technika liniowa zadowoli nawet najbardziej zaawansowane aplikacje.

Szyny/prowadnice liniowe TR wykonane są ze stali stopowej (materiał S55C) o twardośći 58 – 64 HRC.
Otwory gwintowane (śruby montowane z spodu szyny)
Wielkości: od 15 do 65
Klasy dokładności: N; H; P; SP; UP
Długość: od 100mm do 4000mm
Pasujące wózki TRH i TRS

Możliwe wykonanie szyn z różnymi powłokami np. chromowane, fosforyzowane, czernione, itd.

Firma TBI MOTION oferuje wiele dodatkowych akcesoriów dla wózków. Począwszy od standardowych systemów uszczelnień , przez uszczelnienia ze zgarniaczami metalowymi po dodatkowe zbiorniki olejowe. Uszczelnienia zapobiegają przedostawaniu się nawet bardzo małych cząstek zanieczyszczeń i wiórów do bieżni szyn i systemów cyrkulacji kulek w wózkach co znacząco wydłuża ich żywotność. Także zabezpieczają przed nadmiernym zużyciem szyn i wózków jak i elementów tocznych. Uszczelnienia pasują do wszystkich rodzajów wózków standardowych i kompaktowych.

Rodzaj akcesorium	Opis	Rysunek

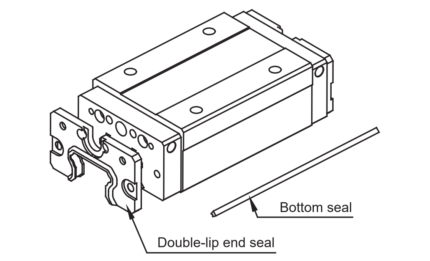

Uszczelnienie standardowe– XN	dwuwargowe uszczelki końcowe + uszczelki dolne

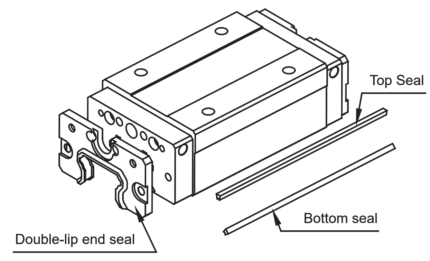

Uszczelnienie – UN	dwuwargowe uszczelki końcowe + uszczelki dolne + uszczelki górne

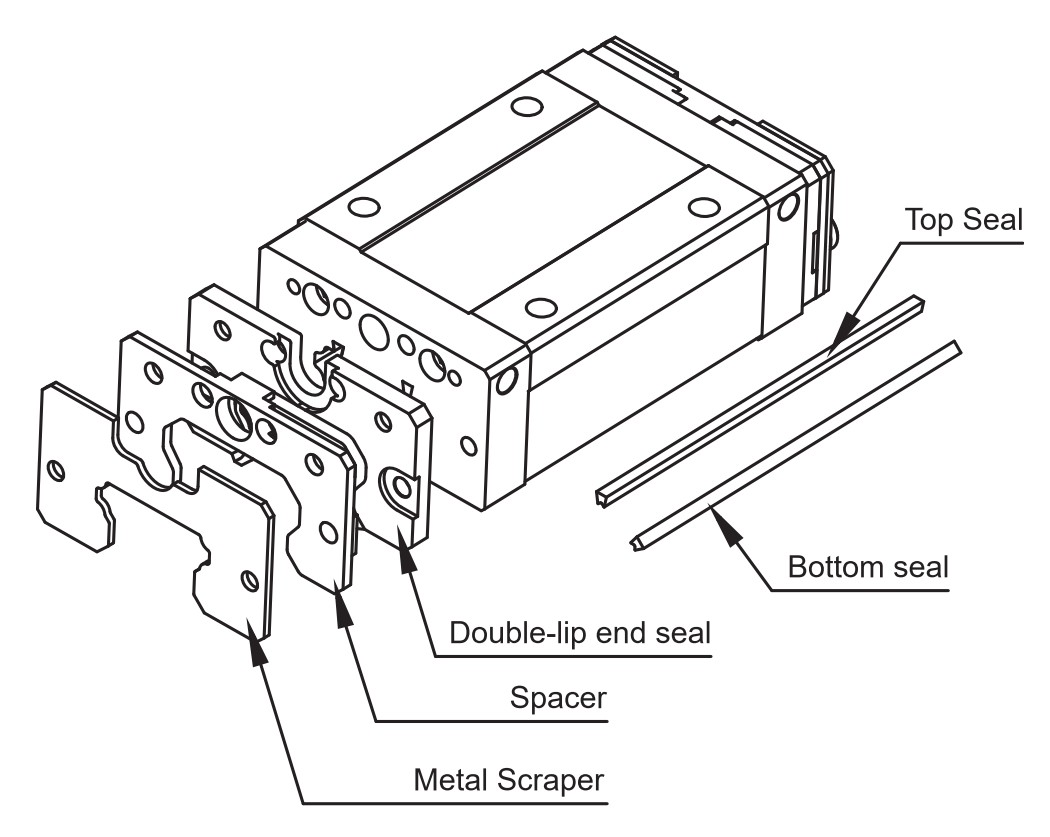

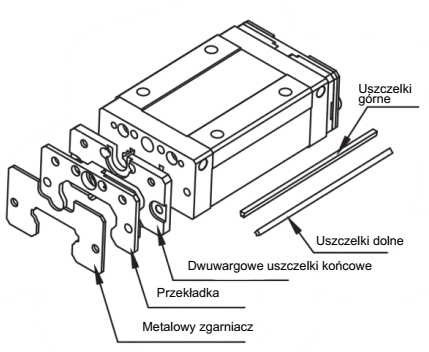

Uszczelnienie – SU	dwuwargowe uszczelki końcowe + uszczelki dolne + uszczelki górne + metalowy zgarniacz

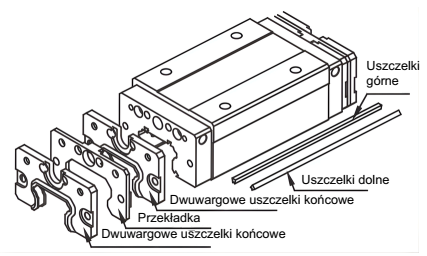

Uszczelnienie – ZN	uszczelki końcowe dwuwargowe + uszczelki dolne + uszczelki górne

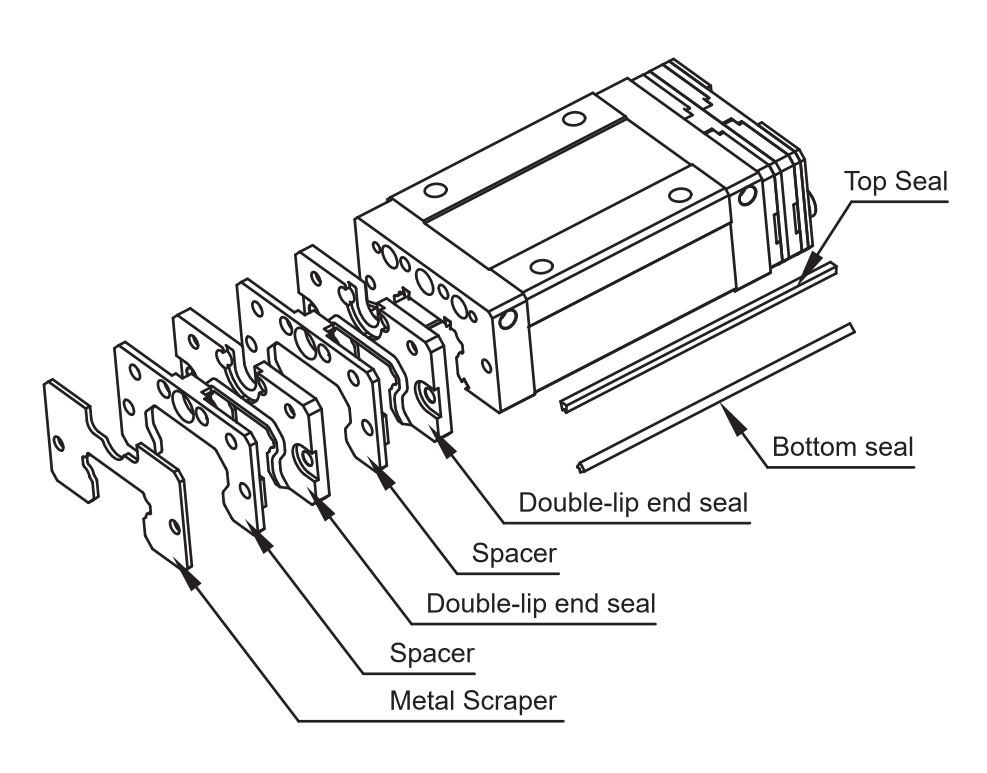

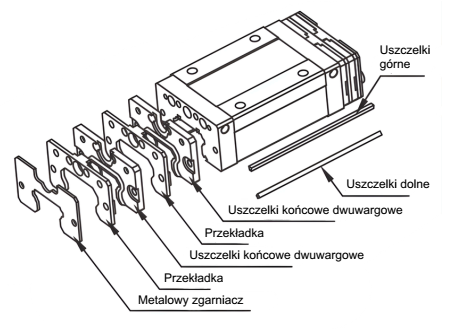

Uszczelnienie – SZ	uszczelki końcowe dwuwargowe + uszczelki dolne + uszczelki górne + metalowy zgarniacz

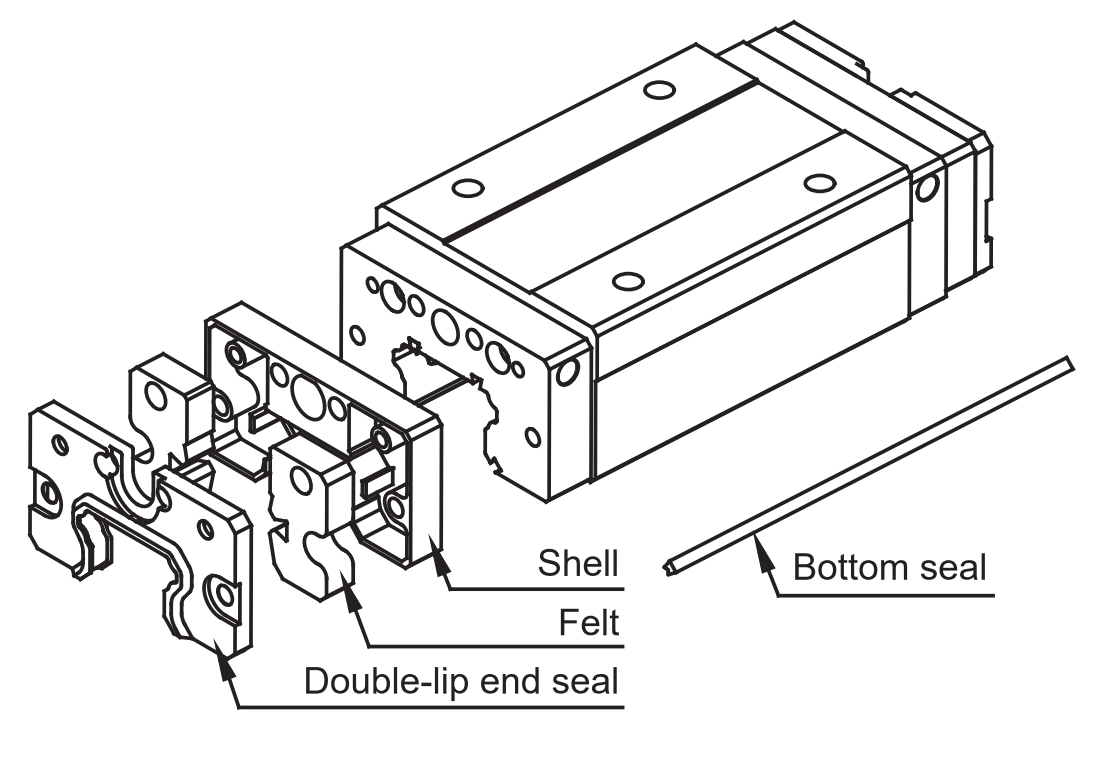

Uszczelnienie ze smarowaniem – WW	dwuwargowe uszczelki końcowe+ uszczelki dolne + podkładki filcowe
Uszczelnienie ze smarowaniem – WU	dwuwargowe uszczelki końcowe + uszczelki dolne + uszczelki górne + podkładki filcowe

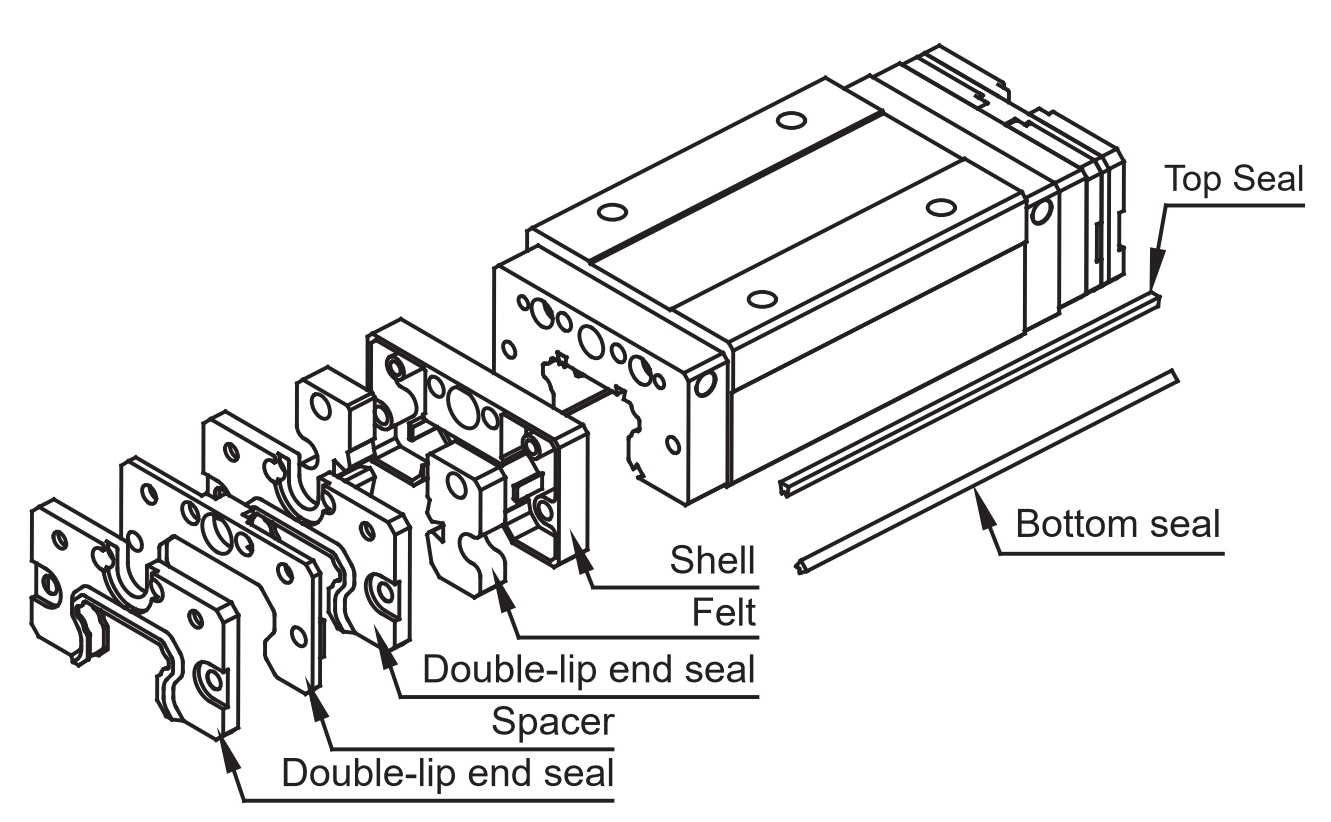

Uszczelnienie ze smarowaniem – WZ	Dwie dwuwargowe uszczelki końcowe + uszczelki dolne + uszczelki górne + podkładki filcowe

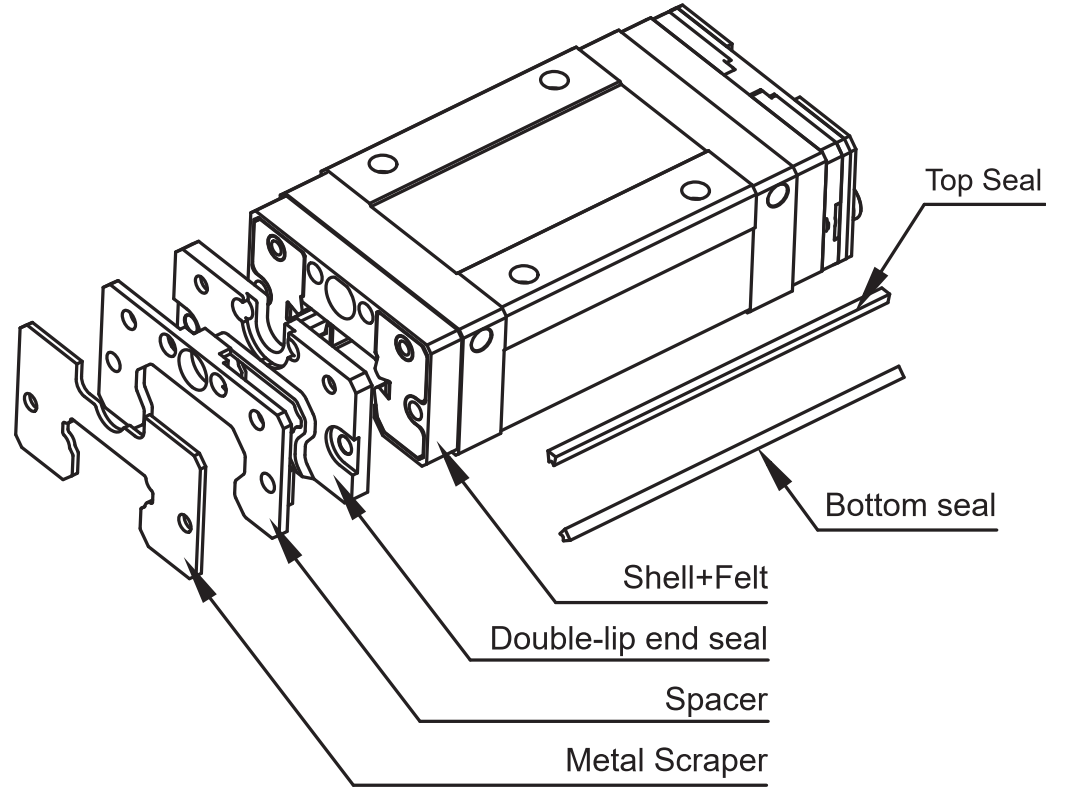

Uszczelnienie ze smarowaniem – DU	dwuwargowe uszczelki końcowe + uszczelki dolne + uszczelki górne + podkładki filcowe + metalowy zgarniacz

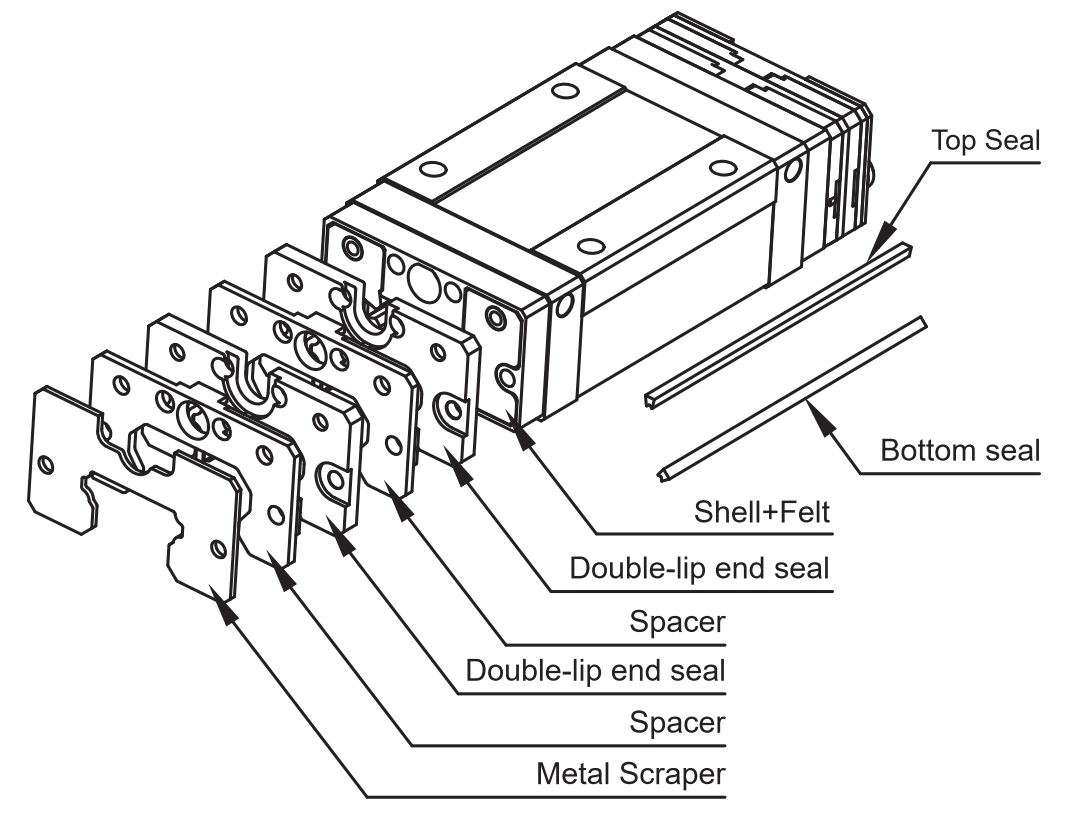

Uszczelnienie ze smarowaniem – DZ	dwie dwuwargowe uszczelki końcowe + uszczelki dolne + uszczelki górne+ podkładki filcowe + metalowy zgarniacz

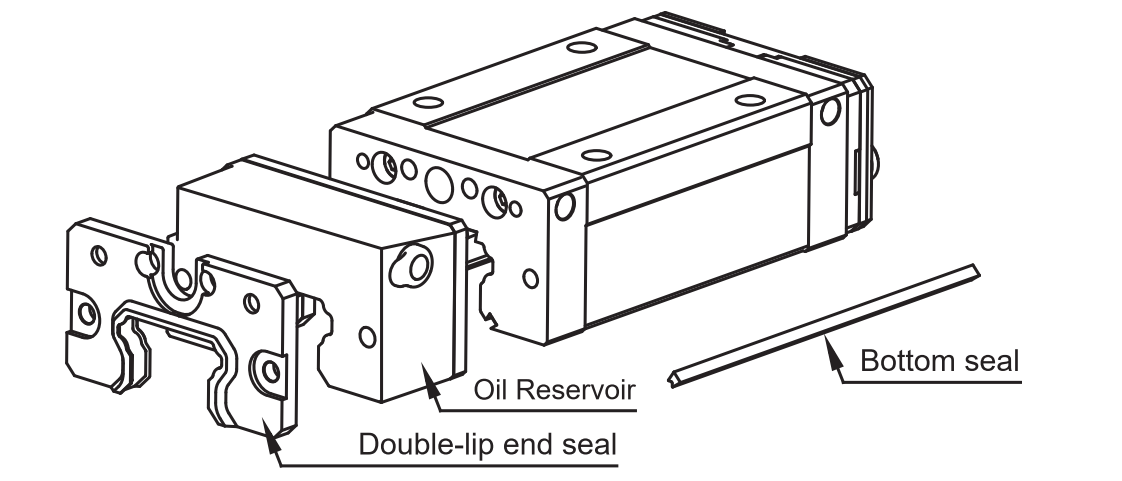

Uszczelnienie ze smarowaniem – BN	dwuwargowe uszczelki końcowe + uszczelki dolne + smarownica

Uszczelki końcowe i dolne: Aby zapobiec skróceniu trwałości spowodowanej kawałkami żelaza lub pyłowi dostającym się do wózka. Uszczelka wewnętrzna: Sprawnie zapobiega dostawaniu się do wnętrza wózka pyłu z powierzchni szyny lub otworu gwintowanego. Uszczelka podwójne: Wzmacnia działanie wycierania, ciała obce mogą być całkowicie wytarte. Dwuwargowe uszczelki końcowe: Dwuwargowa uszczelka końcowa odpowiednia jest dla środowiska o wysokim poziomie zanieczyszczenia. Podkładka filcowa: Podkładka filcowa smaruje trasę kulki na szynie, by zwiększyć trwałość prowadnicy. To akcesorium jest odpowiednie dla środowiska o niskich obciążeniach
