Podnośniki śrubowe i akcesoria - przykładowe zastosowania
Zakres asortymentu producenta NEFF GEWINDETRIEBE nie zamyka się wyłącznie na katalogowych rozwiązaniach. Każdy projekt może zostać dostosowany do indywidualnych potrzeb klienta, nierzadko wprowadza się też zupełnie niestandardowe wykonania czy nietypowe sposoby wykorzystania podnośników i ich akcesoriów.
Podnoszenie platformy w przemysłowym pojeździe AGV
Podnośniki śrubowe teleskopowe serii M-TEG bez dodatkowego prowadzenia liniowego, zastosowane w pojeździe przemysłowym AGV. Napędy są synchronizowane za pomocą sterowania master-slave. Teleskopowe napędy śrubowe są wyposażone w nakrętkę zabezpieczającą i mogą osiągnąć wysokość podnoszenia do 700 mm przy wysokości zabudowy 300 mm.
Brak wartości w polu "video".

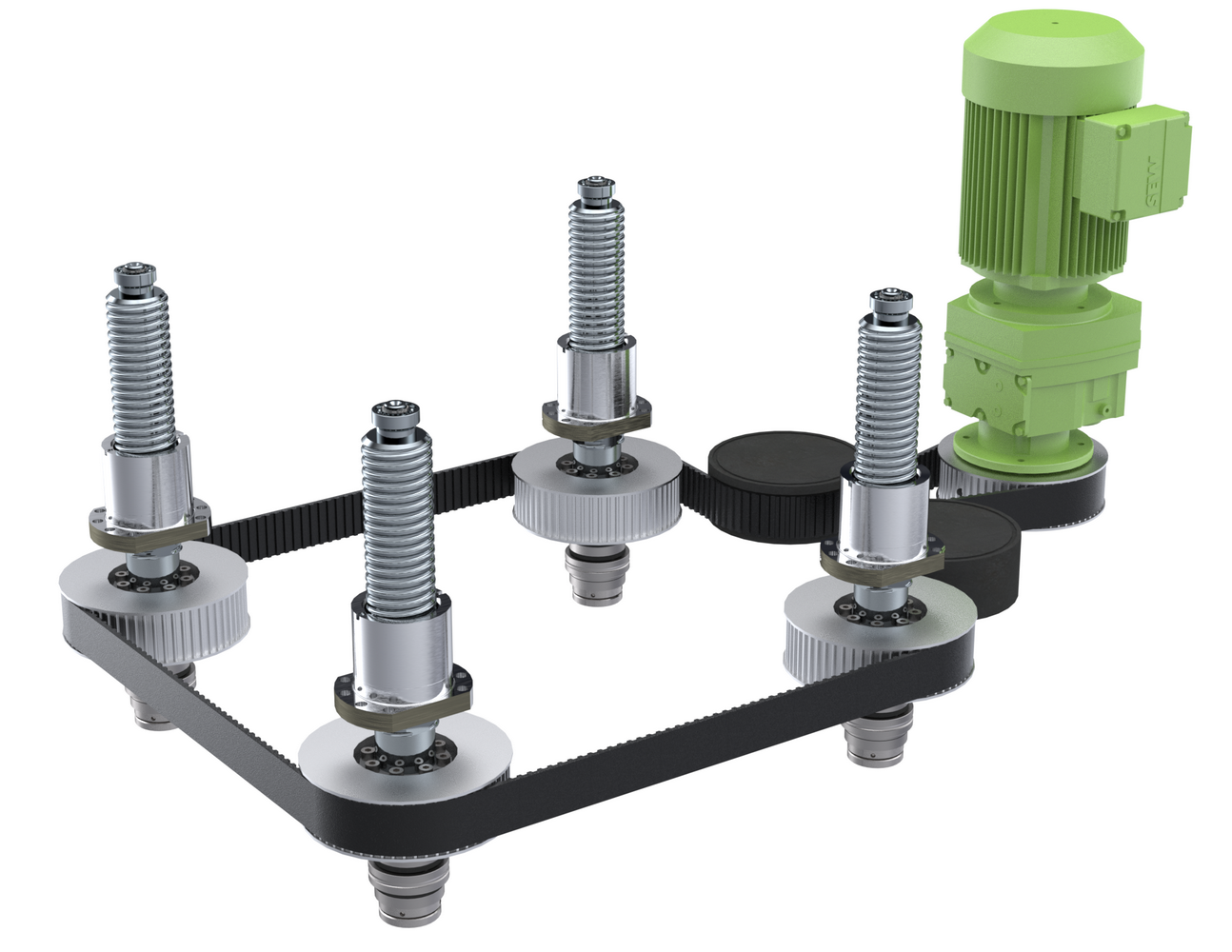

Niestandardowy napęd podnoszenia do procesów tłoczenia
Napęd podnoszenia składa się z 4 śrub kulowych KGS-6310 i 4 nakrętek kulowych KGF-D-6310, 2 rolek napinających i 5 kół zębatych, które połączone są paskiem zębatym. Napęd podnoszenia napędzany jest silnikiem z przekładnią walcową. Łożyska osiowe przejmują obciążenia rozciągające i ściskające poszczególnych śrub kulowych. Maksymalna siła nacisku na nakrętkę kulową wynosi 76 kN, łącznie 304 kN. Maksymalna prędkość posuwu procesu prasowania wynosi 370 mm/s, a maksymalny skok około 180 mm.
Brak wartości w polu "video".

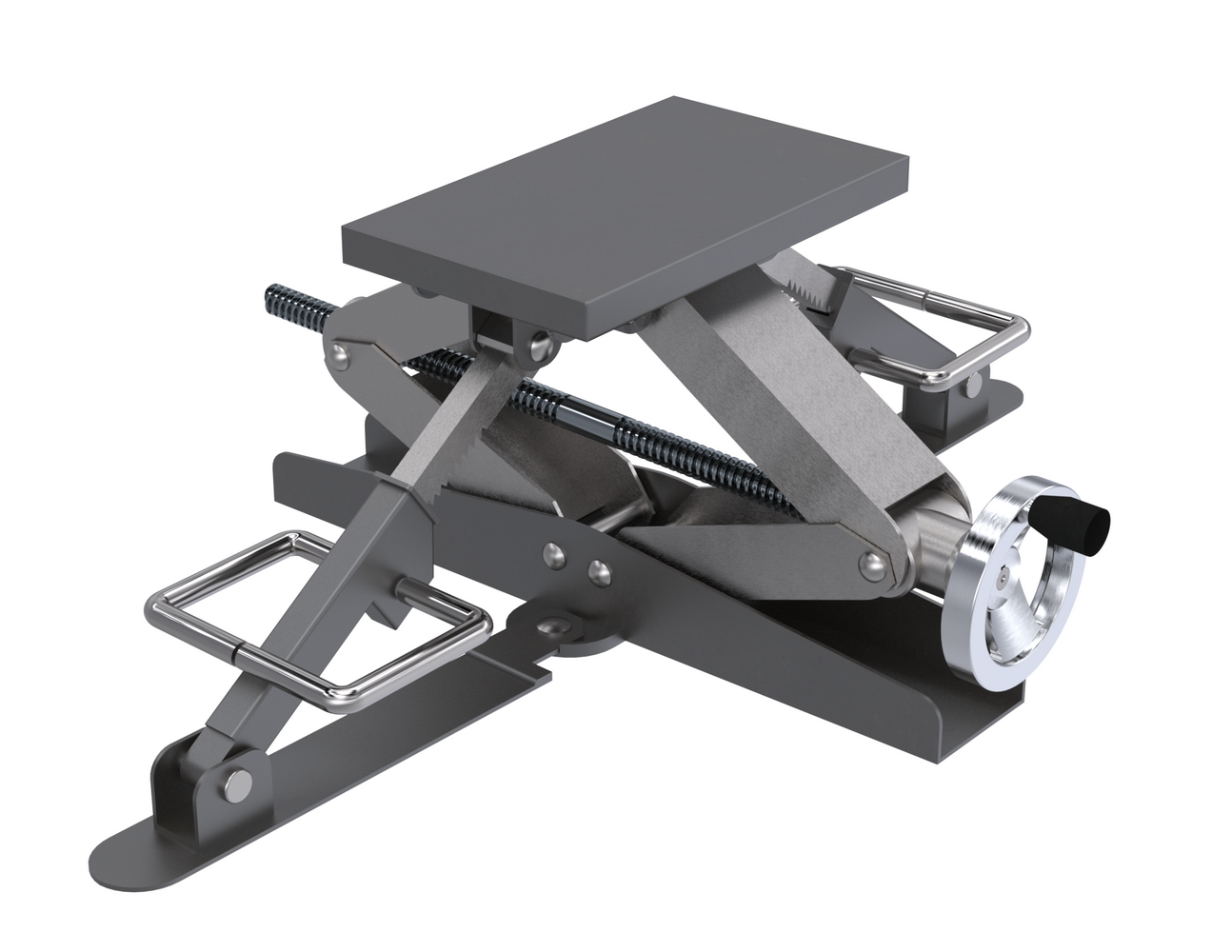

Stół podnośny nożycowy ze śrubą trapezową do przenoszenia ciężkich ładunków
Śruba trapezowa TGS Tr14x4 w wersji prawo-lewo (RH/LH), w tym przypadku z pokrętłem, wpływa na nóżki nożycowe do regulacji wysokości podestu.
Brak wartości w polu "video".

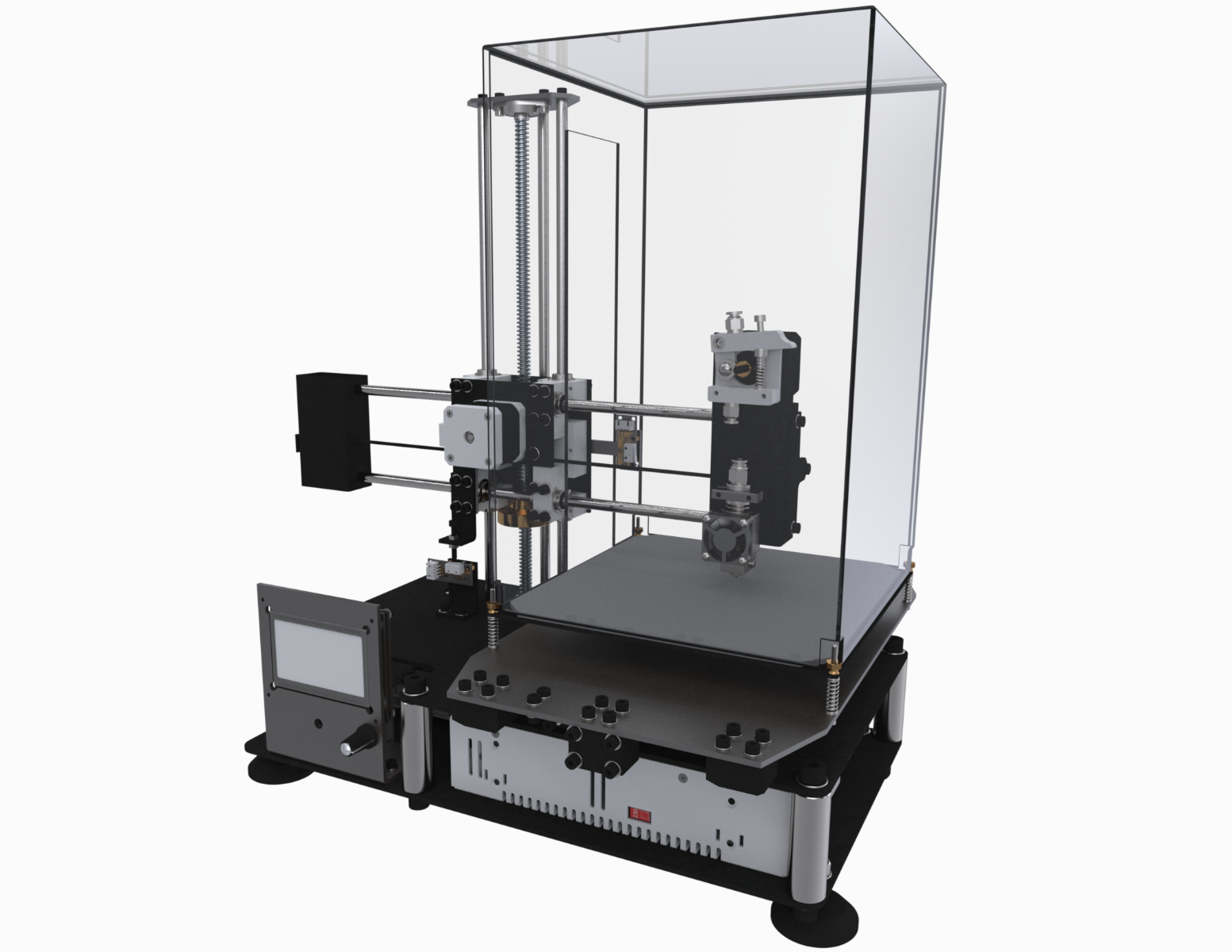

Drukarka 3D ze śrubą trapezową do regulacji wysokości głowicy
Śruba trapezowa zapewnia precyzyjną regulację w zakresie skoku. W tym przypadku stosuje się śrubę trapezową TGS Tr10x3 oraz gotową do montażu nakrętkę kołnierzową trapezową z tworzywa sztucznego TGM-EKM.
Brak wartości w polu "video".

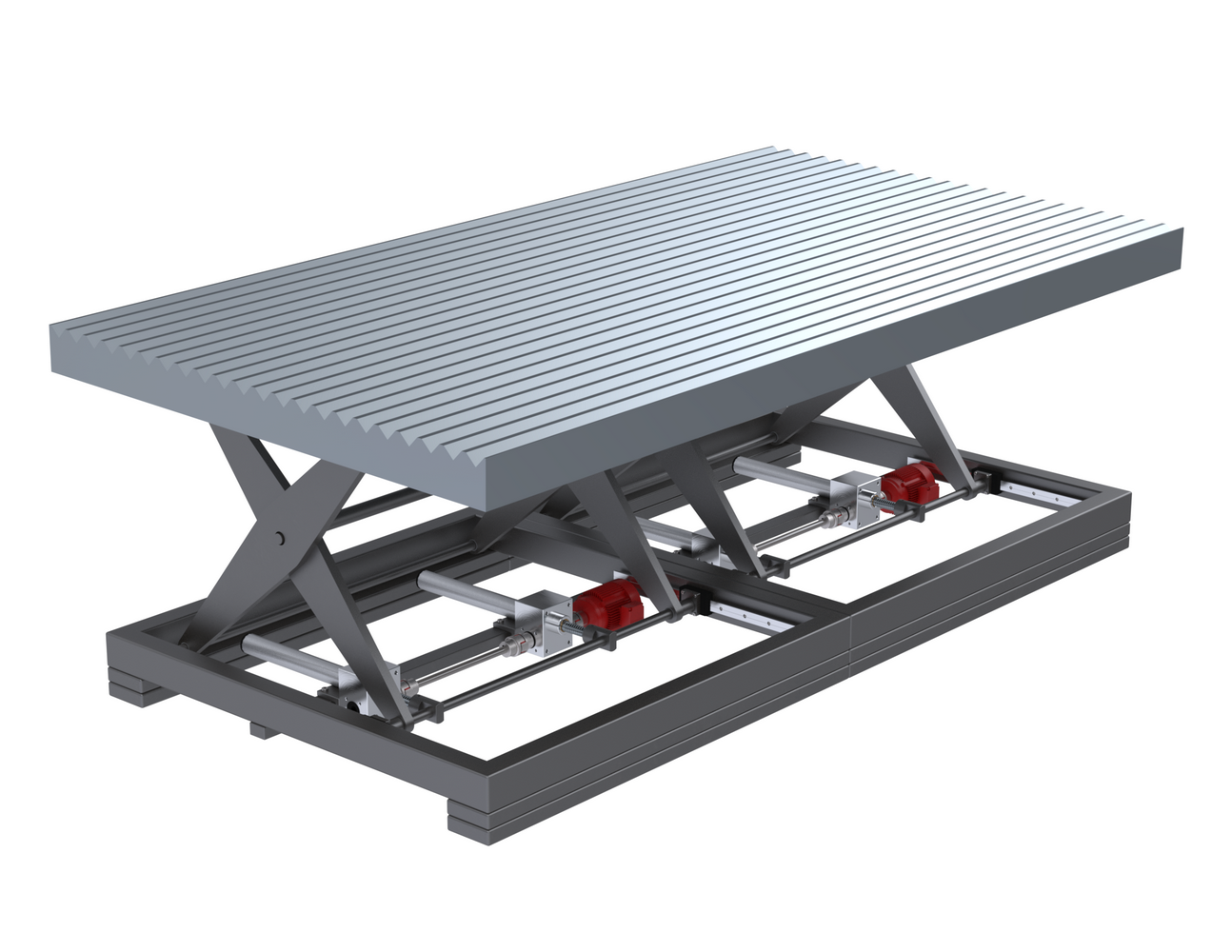

Stół podnośny nożycowy
Dwa dźwigniki śrubowe typu N połączone wałami Kardana, wyposażone w końcówki GA zamocowane bezpośrednio na śrubie gwintowanej, realizują regulację wysokości w nożycowym układzie podnoszenia. Kinematyka dźwigni generuje naprężenia rozciągające na śrubach, dzięki czemu dopuszczalna siła wyboczeniowa nie musi być brana pod uwagę. System jest napędzany przez 2 silniki trójfazowe w trybie master/slave.
Brak wartości w polu "video".

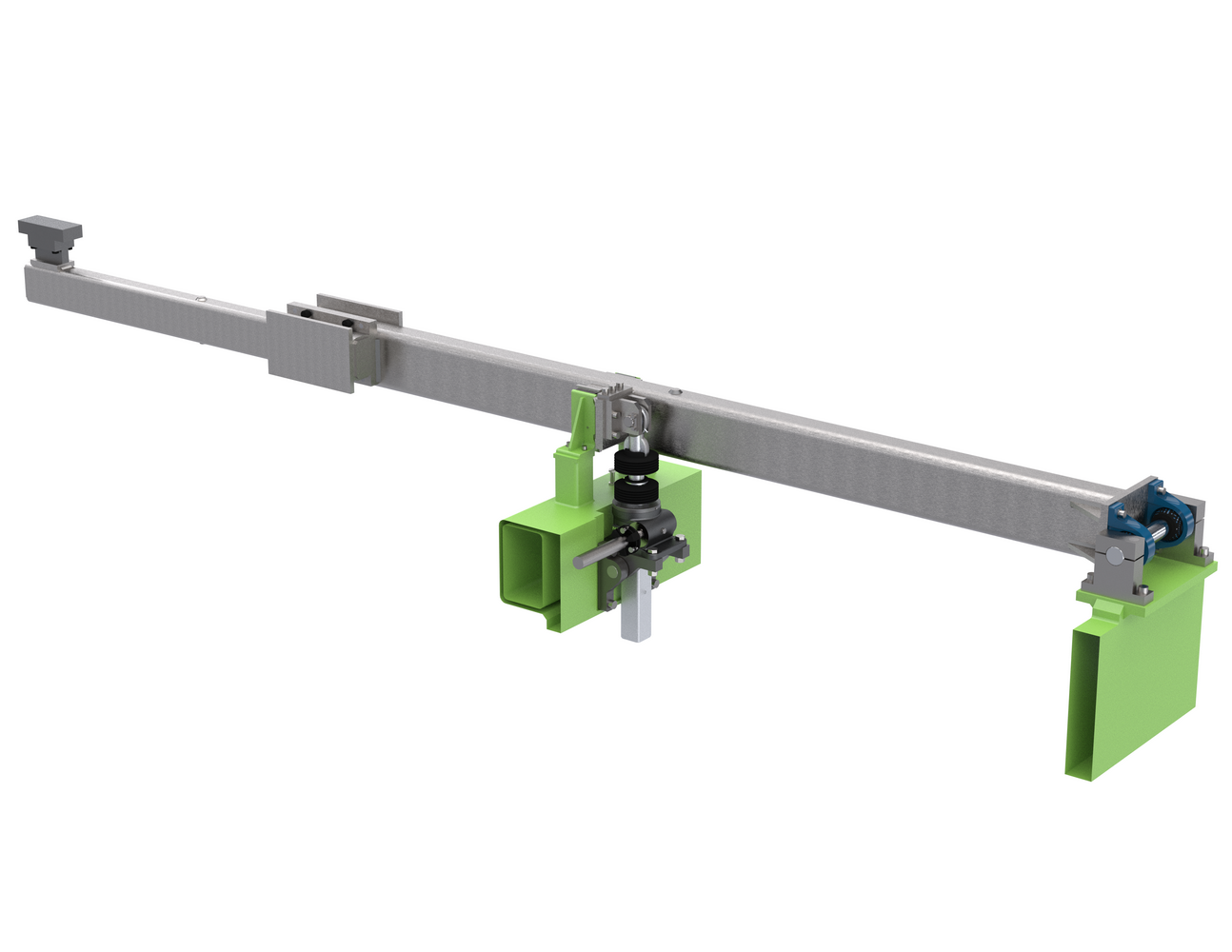

Regulacja wysokości urządzenia rozładunkowego
Podnośnik śrubowy serii C zamontowany na podstawie wahliwej jest odpowiedzialny za regulację wysokości urządzenia rozładunkowego przymocowanego do obrotowego ramienia.
Brak wartości w polu "video".
Liniowy robot bramowy
Elastyczny modułowy system podnośników śrubowych serii M/J umożliwia optymalne dopasowanie wszystkich rozmiarów do odpowiednich wymagań. 2 podnośniki śrubowe do osi X i Z liniowego robota bramowego rozwiązują szeroki zakres zadań automatyzacji. Portale można elastycznie montować za pomocą standardowych interfejsów.
Brak wartości w polu "video".

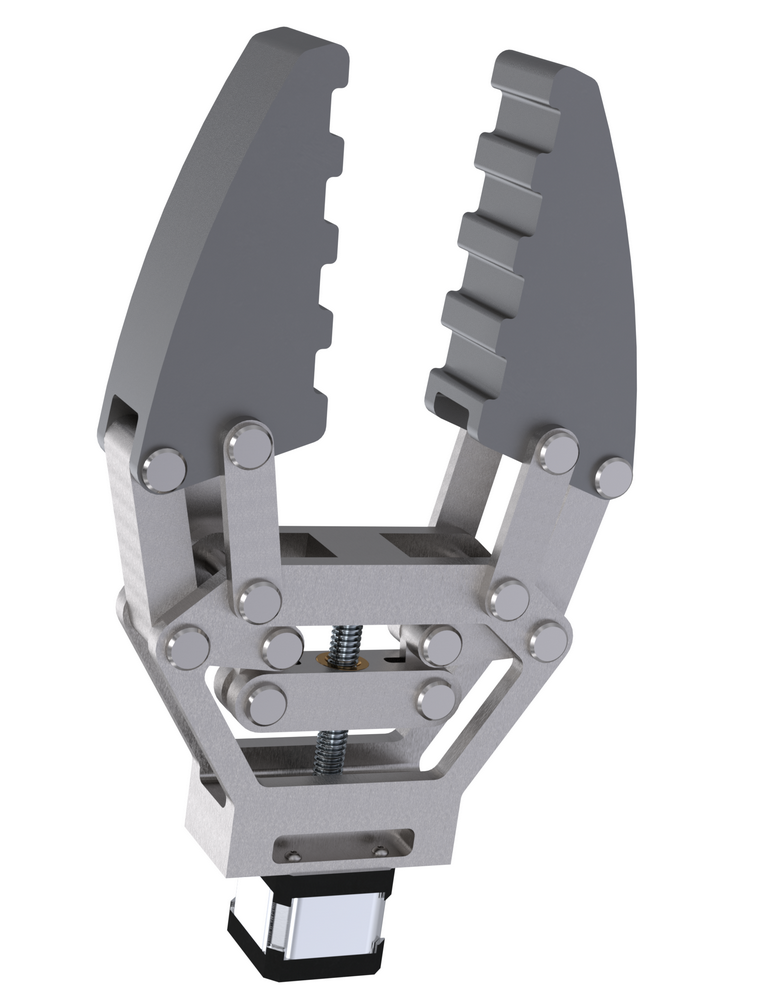

Chwytak robota
Trapezowe napędy śrubowe można spotkać jako elementy konstrukcyjne stabilnych chwytaków w robotyce. Napędzana silnikiem krokowym zintegrowana śruba trapezowa TGS Tr10x2 aktywuje manipulatory równoległe w celu precyzyjnego chwytania.
Brak wartości w polu "video".

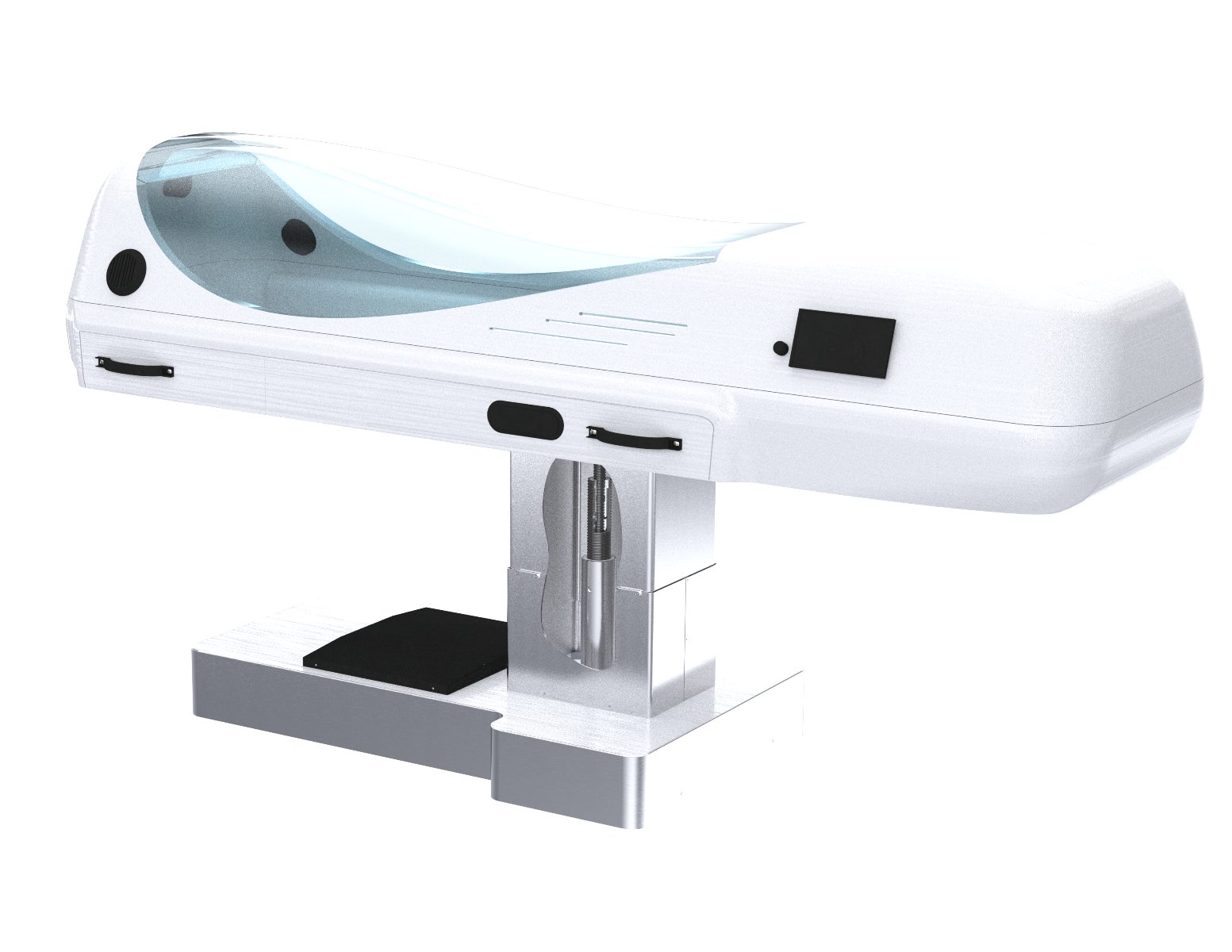

Synchroniczny teleskopowy napęd śrubowy do techniki medycznej
Dwustopniowy, synchronicznie wysuwany teleskopowy napęd śrubowy do elektromechanicznej regulacji wysokości noszy izolacyjnych i stołów operacyjnych. Dostępne w wersji ze śrubą trapezową lub śrubą kulową.
Brak wartości w polu "video".
Elektryczny napęd okienny do otwierania i zamykania trudno dostępnych okien dachowych i świetlików
Składa się ze śruby kulowej KGS-1610 i nakrętki kulowej KGM-1610, które są zasilane przez napęd prądu stałego (DC) ze zintegrowanym wyłącznikiem krańcowym.
Brak wartości w polu "video".

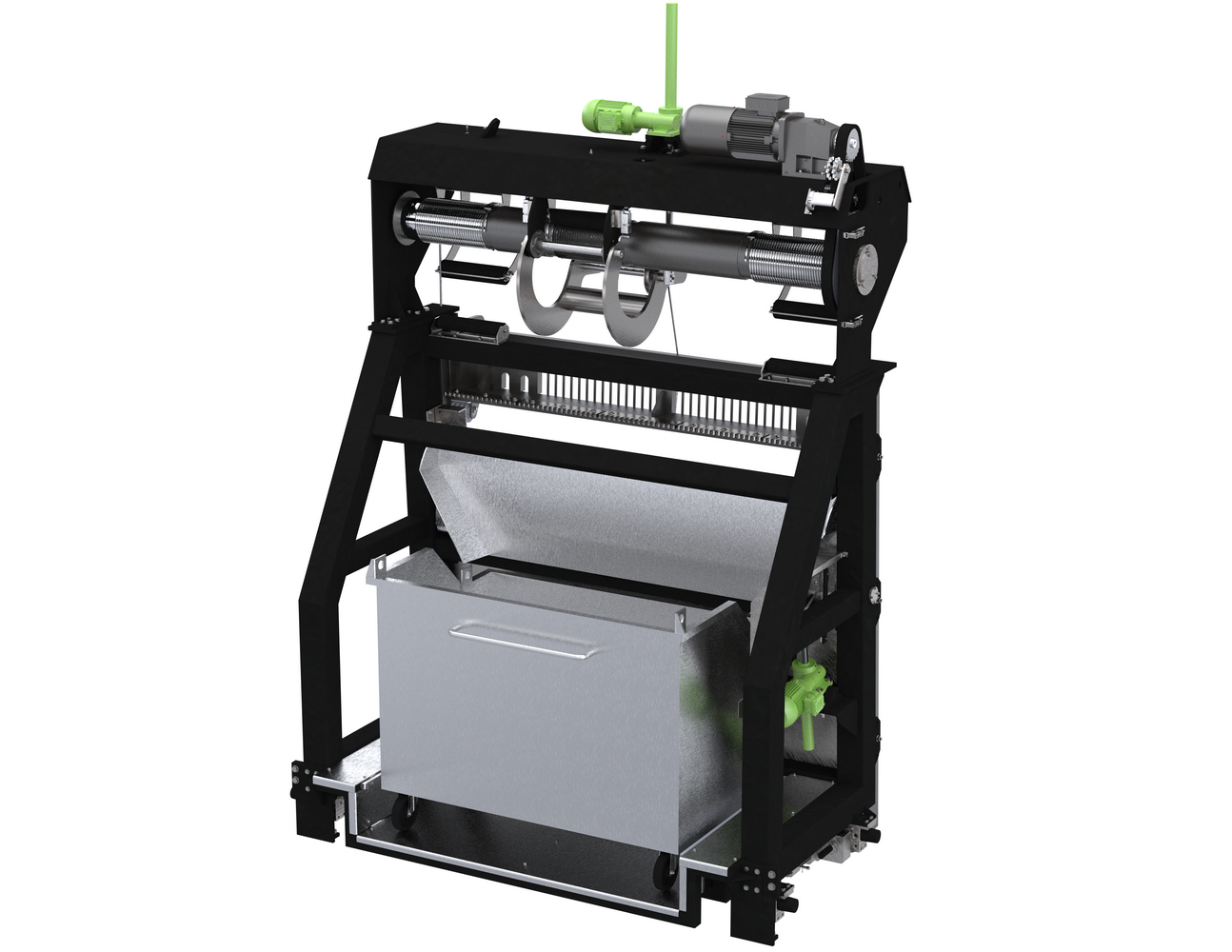

Maszyna do czyszczenia siatek
Mobilna elektryczna maszyna do czyszczenia siatek służy do usuwania zanieczyszczeń (gałązek, liści, odpadów cywilizacyjnych itp.) w elektrowni magazynowej. Zastosowane tu dwa dźwigniki śrubowe o rozmiarze C5 (wersja śrubowa pionowa po stronie E, wersja śrubowa pionowa po stronie F) realizują tutaj napędzane silnikami trójfazowymi proces podnoszenia i opuszczania kraty wlotowej odpowiednio mechanizm otwierania i zamykania pojemnik na środek czyszczący.
Brak wartości w polu "video".

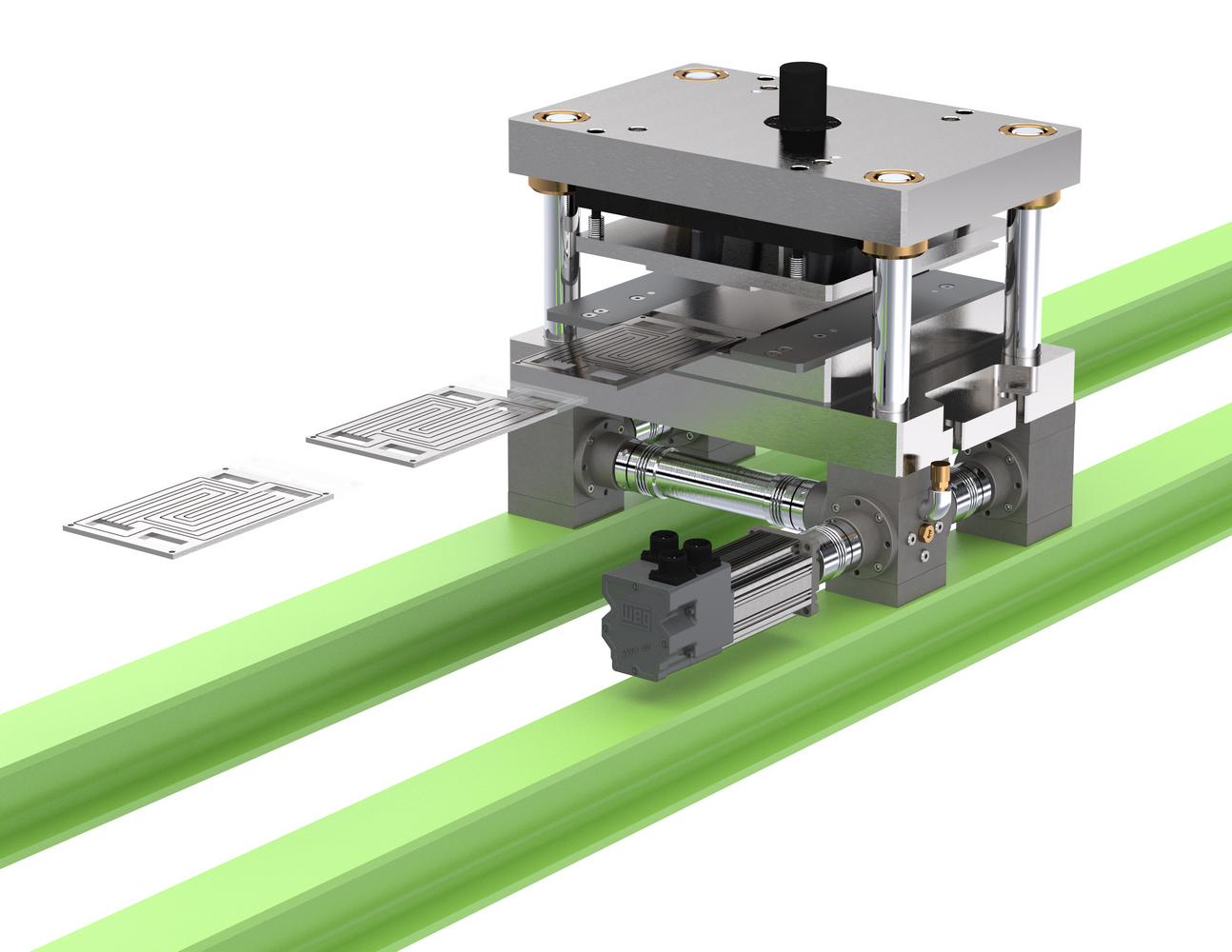

Przeniesienie produkcji ogniw paliwowych na nowy poziom
4 podnośniki śrubowe wersji wzmocnionej ze śrubami kulowymi, połączone za pomocą sztywnych skrętnie wałów Cardana, napędzają prasę specjalizującą się w produkcji blach bipolarnych. Proces ten jest jedną z najbardziej innowacyjnych technologii wytwarzania pod względem precyzji, minimalizacji tolerancji, optymalizacji komponentów oraz ekonomiki produkcji. Płytki bipolarne stanowią kluczowy element ogniw paliwowych z polimerową membraną elektrolityczną (PEM). Wyjątkową zaletą jest to, że wszystkie geometrie wewnętrzne i zewnętrzne istotne dla stosu, jak również pole przepływu, mogą być wytwarzane jednocześnie w zintegrowanym procesie, co zapewnia maksymalną precyzję.
Brak wartości w polu "video".
